一、产品定义

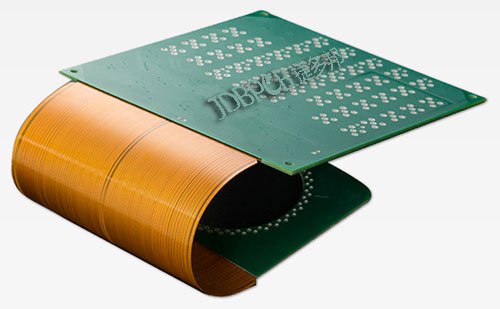

FPC——柔性电路板,又称挠性电路板,简称软板;以聚脂薄膜或聚酰亚胺为基材,通过蚀刻在铜箔上形成线路而制成的一种具有高度可靠性,绝佳挠曲性的印刷电路。
二、组成材料
1、绝缘薄膜
绝缘薄膜形成了电路的基础层,粘接剂将铜箔粘接至了绝缘层上。绝缘薄膜材料有许多种类,但是最为常用的是聚酰亚胺和聚酯材料。
2、导体
铜箔适合于使用在柔性电路之中,它可以采用电淀积,或者镀制。
3、粘接剂
粘接剂除了用于将绝缘薄膜粘接至导电材料上以外,也可用作覆盖层,作为防护性涂覆,以及覆盖性涂覆。
三、产品特性
1、短:组装工时短
所有线路都配置完成.省去多余排线的连接工作。
2、小:体积比PCB小
可以有效降低产品体积.增加携带上的便利性。
3、轻:重量比 PCB (硬板)轻
可以减少最终产品的重量。
4、薄:厚度比PCB薄
可以提高柔软度.加强再有限空间内作三度空间的组装。
四、产品分类

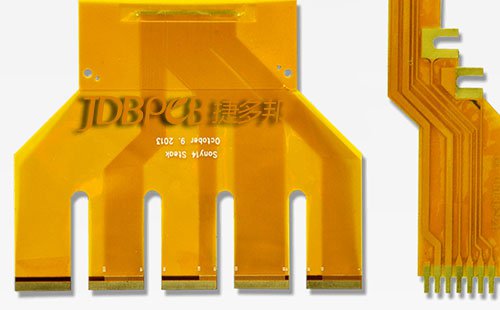

FPC按导体层数可分为单面板、双面板、多层板。

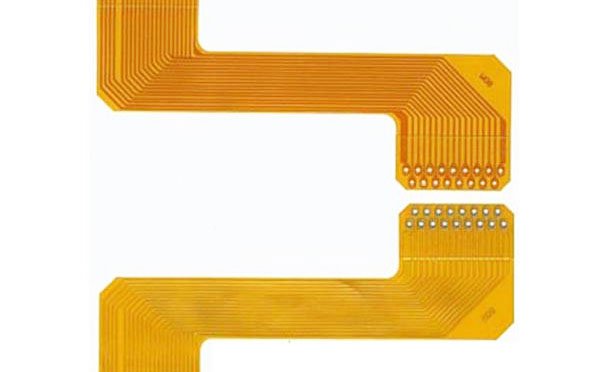

1、单面板:只有一面导体。
2、双面板:有上下共两面导体,两层导体之间要建立电气连接必须通过一个桥梁——导通孔。导通孔是孔壁上镀铜的小洞,它可以与两面的导线相连接。
3、多层板:含有三层或以上的导体,布线更精密。
注:硬板的层数除了单面板,基本都是偶数层,如2、4、6、8层等,很少有奇数层,主要是因为奇数层叠构不对称,容易板翘。而软板则不同,不存在板翘的问题,所以3层、5层等都很常见。
五、产品用途
1、照相机、摄影机;
2、CD-ROM、DVD;
3、硬驱、笔记本电脑;
4、电话、手机;
5、打印机、传真机;
6、电视机;
7、医疗设备;
8、汽车电子;
9、航空航天及军工产品。
六、生产工艺
1、产前处理
首先是FPC板工程评估,主要是评估客户的FPC板是否能生产;
接下来是备料,满足各个生产环节的原材料供给;
最后,工程师对客户的图纸文件进行处理,然后下放给生产部及文控、采购等各个部门,进入常规生产流程。
2、生产流程
(1)单面板生产
开料→ 钻孔→贴干膜 → 对位→曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→表面处理→沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
(2)双面板生产
开料→ 钻孔→ PTH → 电镀→ 前处理→ 贴干膜 → 对位→曝光→ 显影 → 图形电镀 → 脱膜 → 前处理→ 贴干膜 →对位曝光→ 显影 →蚀刻 → 脱膜→ 表面处理 → 贴覆盖膜 → 压制 → 固化→ 沉镍金→ 印字符→ 剪切→ 电测 → 冲切→ 终检→包装 → 出货
七、凡亿FPC工艺制程能力
层数:软板1-14层、软硬结合板2-16层、3-8层盲埋孔板、非常规板;
板厚:软板0.06mm ~0.4mm,软硬结合0.4-2.0mm;
线宽线距:单双面最小线宽线距0.045mm,多层板最小线宽线距0.075mm;
铜厚:12UM、18UM、35UM、70UM;
钻孔:激光钻孔孔径(最小)0.1mm;数控钻孔孔径(最小)0.15mm;
电镀:沉金工艺(金厚/AU:0.025-0.075um、镍厚/Ni:1-4um);
包装:连片真空包装;
出货检验标准:验收标准厂标;GB;IPC-650;IPC-6012;IPC-6013 II级;IPC-6013 III级;军标;其他。
八、凡亿优势
1、公司通过ISO9001:2008、ISO/TS16949:2009质量管理体系认证,ISO14001:2004环境管理体系认证;产品通过UL认证、CQC认证与SGS环保安全认证。
2、公司主要以PCB打样及小批量为主,现有厂房面积约10000平方米,月产能6000多平米;对于难度较高的特种板材、特殊工艺,拥有丰富的设计经验、优良的制作工艺,并积累了丰富的定制化成功案例。目前,1-14层高精密FPC柔性线路板、2-16层软硬结合板、阻抗板、埋盲孔板等均为凡亿成熟的常规制程能力,并拥有全新的高精密钻孔机、激光机、靶冲机、控深机、真空曝光机、全自动丝印机、补强机、模冲机等高精密设备,确保生产效率不断提升,工艺制程能力不断精进。
3、公司拥有专业线路板管理、技术及生产人员300多人,人均行业经验6年以上;其中技术工程师行业经验10—16年,人均80款以上精密板设计经验,支撑起平台每年2000多款产品的设计。现阶段,凡亿能生产最小孔径4MIL、最小线宽线距2MIL的超长超宽的高精密非常规产品。
