HDI板与普通pcb都有哪些区别

HDI板在服务器HDI卡、手机、多功能POS机，以及HDI安防摄像机等方面应用广泛。HDI板是什么样的电路板？它和普通PCB有什么区别呢？让小编来一一为您解答。

一、什么是HDI板？

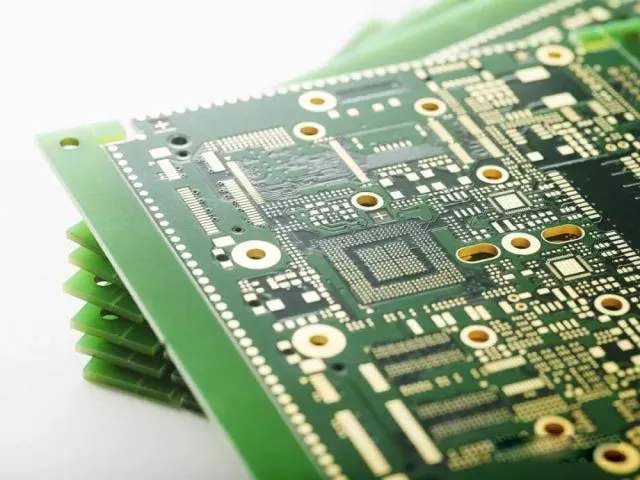

HDI板（High Density Interconnector），即高密度互连板，是使用微盲埋孔技术的一种线路分布密度比较高的电路板。HDI板有内层线路和外层线路，再利用钻孔、孔内金属化等工艺，使各层线路内部实现连结。

二、HDI板与普通pcb的区别

HDI板一般采用积层法制造，积层的次数越多，板件的技术档次越高。普通的HDI板基本上是1次积层，高阶HDI采用2次或以上的积层技术，同时采用叠孔、电镀填孔、激光直接打孔等先进PCB技术。当PCB的密度增加超过八层板后，以HDI来制造，其成本将较传统复杂的压合制程来得低。

HDI板的电性能和讯号正确性比传统PCB更高。此外，HDI板对于射频干扰、电磁波干扰、静电释放、热传导等具有更佳的改善。高密度集成（HDI）技术可以使终端产品设计更加小型化，同时满足电子性能和效率的更高标准。

HDI板使用盲孔电镀 再进行二次压合，分一阶、二阶、三阶、四阶、五阶等。一阶的比较简单，流程和工艺都好控制。二阶的主要问题，一是对位问题，二是打孔和镀铜问题。二阶的设计有多种，一种是各阶错开位置，需要连接次邻层时通过导线在中间层连通，做法相当于2个一阶HDI。第二种是，两个一阶的孔重叠，通过叠加方式实现二阶，加工也类似两个一阶，但有很多工艺要点要特别控制，也就是上面所提的。第三种是直接从外层打孔至第3层（或N-2层），工艺与前面有很多不同，打孔的难度也更大。对于三阶的以二阶类推即是。



在PCB打样中，HDI造价较高，故一般的PCB打样厂家都不愿意做。凡亿可以做别人不愿意做的HDI盲埋PCB板。现阶段，凡亿采用的HDI技术已突破最高层数为20层；盲孔阶数1~4阶；最小孔径0.076mm，工艺为激光钻孔。
