一款有BCD转换、消隐和锁存控制及驱动功能cd4511数码管驱动接线电路图

time : 2019-11-07 09:17       作者：凡亿pcb

CD4511 是一片 CMOS BCD—锁存/7 段译码/驱动器，用于驱动共阴极 LED （数码管）显示器的 BCD 码—七段码译码器。

它具有BCD转换、消隐和锁存控制、七段译码及驱动功能的CMOS电路能提供较大的拉电流。可直接驱动共阴LED数码管。

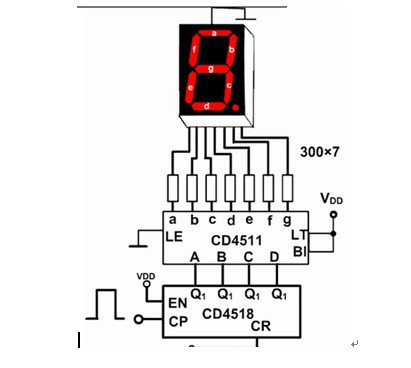

以下是cd4511数码管驱动原理图。是CD4511实现LED与单片机的并行接口方法。

数码管驱动接线电路图

数码管驱动接线电路图
