time : 2019-10-19 09:19 作者：凡亿pcb
电源电路一般可分为开关电源电路，稳压电源电路，稳流电源电路，功率电源电路，逆变电源电路，DC-DC电源电路，保护电源电路等。
模拟电路电源与逻辑电路电源分离，一是为了去除通过电源耦合逻辑电路产生的干扰进入模拟电路，二是为了避免传感器通过电源耦合对ECU干扰。各功能模块供电系统如图1所示，皆采用7812和7805三端稳压集成芯片，且都单独对电源进行负压差保护，这样不会因其中某一稳压电源出现故障而影响整个系统电路

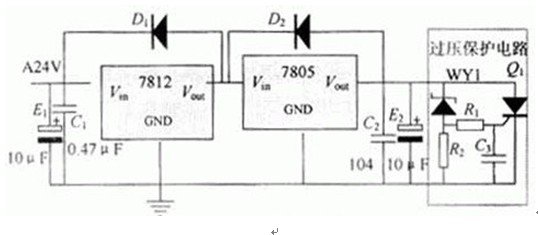

以下为一款电源电路的原理电路图。
电源电路的原理电路图
