time : 2019-07-29 09:01 作者：凡亿pcb
TDA7294是意法微电子（SGS-THOMSON Microelectronics）在上世纪九十年代推出的AB类单片式音频功放集成电路。该芯片采用15脚双列非对称直插封装，差分输入级由双极型晶体管构成，推动级和功率输出级采用DMOS场效应管半导体技术。
TDA7294标准应用电路如图3-11所示,电路闭环增益为30dB，增大R3或减小R2可以提高放大器增益,反之增益下降;R4、C4决定待机时间常数，取值大时增加等待开/关时间，反之缩短时间;R5、R6、C3决定静音时间常数，取值大时静音时间延长，反之缩短。
这种混合半导体制造工艺使得TDA7294兼顾双极型信号处理电路和MOS功率管的优点，重放音色极具亲和力（被发烧友誉为“胆味功放”）；内置的静音待机功能，短路电流及过热保护功能使其性能更完善。可应用在HiFi家用音响、有源音响、高性能电视机等领域。

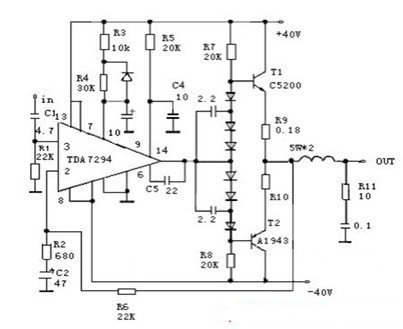

TDA7294标准应用原理电路图
