一款采用TWH8751作自激振荡和功率输出开关的7W直流日光灯电路图

time : 2019-07-29 09:01       作者：凡亿pcb



一般直流日光灯采用分立元件组成，而这个电路由TWH8751功率开关加几个外围元件组成，电路简单、可靠、效率高，可用于停电时或野外照明。



以下为一款7W直流日光灯电路原理图:



电路中采用TWH8751作自激振荡和功率输出开关。电阻R1为供电端控流电阻，电位器RP、电容C1的阻值来决定振荡频率，C2用于滤波和提升电压的利用率，同时可以提升电源的供电效率。

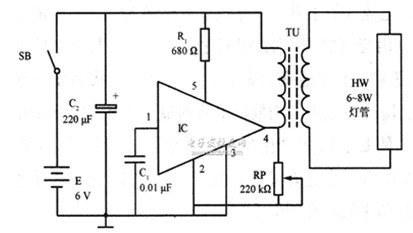

7W直流日光灯电路图

7W直流日光灯电路图
