该电源采用自激式振荡电路,变压器耦合降压输出。接通市电后,220V交流经D1~D4桥式整流和C1滤波后输出约260V的直流高压,经R3、R5向高压开关三极管Q的负载L1和b极供电(b极电压受稳压管D5保护),Q管导通,电流经变压器T初级绕组L1产生脉冲磁场
此种开关电源结构简单轻巧、价格低廉,可提供<8.4V电压、740mA的电流,常用于手机充电时间和向6V小收音机供电。开关电源如用于向6V小收录机音机供电时,输出电路中应串10Ω/8W的线绕电阻及1500μF/16V电解电容,组成滤波器后输出供电。

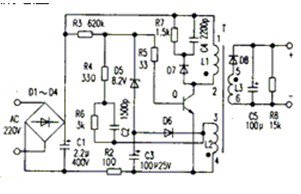

以下为一款ERICSSON型开关电源电路图。
该电源采用自激式振荡电路,变压器耦合降压输出。接通市电后,220V交流经D1~D4桥式整流和C1滤波后输出约260V的直流高压,经R3、R5向高压开关三极管Q的负载L1和b极供电(b极电压受稳压管D5保护),Q管导通,电流经变压器T初级绕组L1产生脉冲磁场。脉冲磁场经L3耦合输出<9.5V的电压,经D8整流和C5滤波后输出8V左右的直流电压。
开关电源电路图
