以下为一款IR2127/IR2128典型接线电路图。

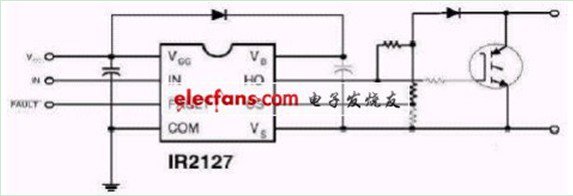

图一给出了 IR2127/IR2128 的典型接线图。CS 脚即是用来检测电流的。检测电路有一段间隙时间以确定在器件开通时 CS 不被误触发(在紧接输出变高后的一段与间隙时间相等的时间里,标么值为 750nS,IC 最初忽略 CS 脚上的电压)。过了这段间隙,如果 CS 上电压还在开启电压之上,IC 就关掉输出,置 FAULT 端为低(注意:FAULT 端为漏极开路输出,所以是低有效)。
当输入被关掉,FAULT 信号被清掉,IC 被复位。如果过流依然存在,对于接下来的有效输入信号 IC 将重复上述动作。因此过流保护是一个周期一个周期重复的。
IR2127/IR2128典型接线电路图
