一款由HFC3040控制的自动变色可逆式流水灯电路图
time : 2019-07-02 09:04 作者：凡亿pcb

本文介绍的是一款由HFC3040模块构成自动变色可逆式流水灯电路，此电路利用了闪光集成模块HFC3040，不但使电路结构十分简单，而且成本低廉。

闪光专用集成电路HFC3040，其工作电压范围为1.5～5V。通过集成块控制晶闸管VTH1 ~VTH3循环导通，使LED灯循环点亮。由于此电路采用了闪光专用集成芯片，不需要任何调试，通电后即能正常工作。如果接通电源后彩灯不循环，应检查集成电路LED两端的电压，如果此电压低于l.5V，则集成电路不能工作。

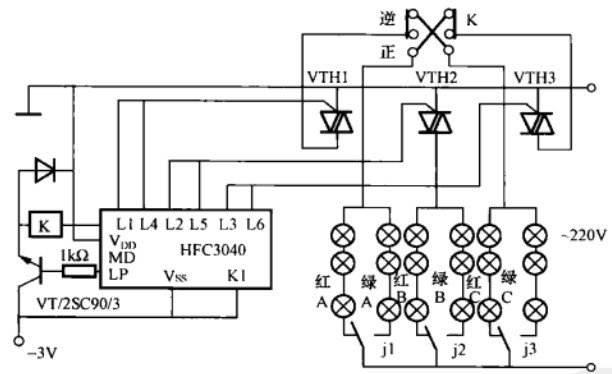

自动变色可逆式流水灯电路

电路工作原理：

根据此电路图可知，控制芯片为HFC3040发光管控制专用集成芯片，电路利用了此集成模块，不但使电路结构十分简单，而且成本低廉。HFC3040IC通电工作期间，模块内部振荡器起振工作，其输出IP端会交替输出高、低电平，经过BC放大后驱动继电器K吸合、释放交替变化。当继电器K吸合时，其常开触点接通．将A、B、C三组彩灯串中的绿色灯泡接入线路．当继电器K释放时，其动断触点接通，将A、B、C三组彩灯串中的红色灯泡接入线路。

振荡频率经过分频后将脉冲输入时序分配器，再由缓冲电路缓冲后输出，其输出端L1～L6依次逐个输出低电平并不断循环往复，从而触发双向可控硅VTH1一VTH3依次导通控制A、B、C三组彩灯循环向一个方向闪动，拨动流向切换开关K后，A、C两组彩灯控制线互换．彩灯组控制顺序相反．彩灯反向循环闪动。
