一款用以对高速光电倍增器进行现场测试的LED快速光脉冲产生电路图
time : 2019-06-29 09:01 作者：凡亿pcb

由于整个 TTL 系列中缺少高速单稳态多谐振荡器，又由于 ECL 要求电压摆幅小和供电范围宽，从而驱使我们采用具有快速过渡时间和小传输延时的 F 系列门电路。

这就需要制作一个小巧便携式快速光脉冲发生器，用以对伽玛射线天文研究中使用的高速光电倍增器进行现场测试。仅使用两块集成电路有助于缩小体积，降低功耗。

以下是一款LED快速光脉冲产生电路图。

在 IC2 中输出门 G4 输出的正常高电平脉冲具有约为 2.5ns的上升和下降时间以及小于 10 ns的脉宽，这相当于三个门延时。这些脉冲非常适合于拉低HLMP-CB-15 型高速蓝色 LED的阴极电位，而LED的阳极则箝位于5V。G4迫使几乎整个 5 V电源电压都加在LED上，这样大的电压摆幅可确保焊在小小印刷电路板连接边缘的 LED 具有最佳亮度。

充电电池固定在印刷电路板的另一边。该电路使用CMOS定时器 IC1，只消耗不到 4 mA的电流。

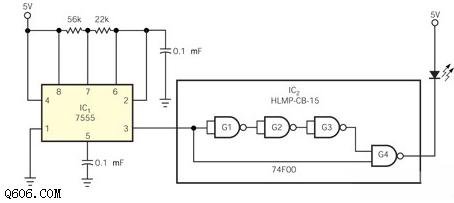

LED快速光脉冲产生电路图
