一款由两只绿灯一只红灯构成的三色跑马灯电路图

time : 2019-06-29 09:01       作者:凡亿pcb



三色跑马灯电路,总有两只绿、红灯一前一后在橙色背景灯镶嵌衬映下追逐跑动,周而复始。

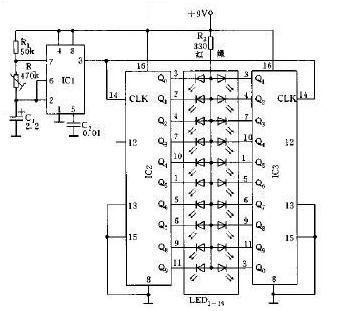

以下为一款三色跑马灯电路图。



电路中IC1为时基电路NE555,其接成多谐振荡器,产生的脉冲信号从3脚输出至IC2IC3十进制计数/分配器的CLK端。IC2Q0Q9端分别接10只变色二极管的红管芯的负极。IC3Q0Q9端分别连接10只变色二极管绿管芯的负极,各红绿色发光管的正极连在一起,通过330欧电阻接电源正极。



当接通电源瞬间,IC2IC3的高电平均置于Q0端,此时变色管LED1呈绿色,LED10呈红色,LED2LED9均呈橙色,在IC1时钟脉冲触发下,两IC高电平从Q0Q9端同步依次跃进,从而出现绿色灯在前,红色灯紧随其后,两色跑灯同时在橙色背景灯中追逐穿行,循环往复,十分有趣。



三色跑马灯电路图

三色跑马灯电路图
