数显电压表是用模/数转换器将测量电压值转换成数字形式并以数字形式表示的仪表适合环境温度0～50℃湿度85%以下使用，在因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器或非线性电阻等干扰吸收电路。
以下为大家介绍一款由ICL7129单片CMOS IC构成的四位半数显电压表。
该电压表配有矩阵多路扫描（100Hz）LCD（液晶显示）数显器，特别适用于制作高分辨率袖珍式万用表。
具有自动调零功能而不需要外接调零电容，仅需要9V电源（电池），耗电流仅1mA，变换速度为2次/秒，直接输入模拟电压的量程为正负200mV，分辨率最高为10uV，具有电源电压低于7.2V时的识别报警及显示功能。可利用OR/UR端实现自动量程转换功能，共模抑制比为11dB。

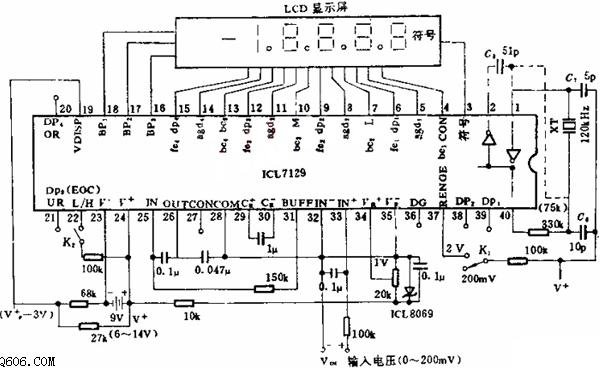

四位半数显电压表电路图
