现今社会能源紧缺，各个方面都提倡节能，本文介绍的节能灯电路，线路简单，主要由一个桥式整流电路，两个电子开关，和一个自激振荡电路组成。

元器件选择：
开关管VT1~VT2选用C2482型硅NPN中功率三极管。也可选用其他型号的中功率管。VD1～VD6整流二极管采用IN4000系列均可。Rl~R6和RTX-1/8W型碳膜电阻器。C1、2、5选用电解电容．C3、4、6选用涤纶片状电容。高频变压器T需自制，L1~L3同绕在一个约¢10mm的磁环上。分别用有色胶线烧3-3-6圈．作磁环电感用．L4以为扼流圈，用约¢0.21mm漆包线在一个价¢10x20mm的空心骨架L绕300~350圈．电感量为4~6mH，直流电阻约9Ω。灯管选用兰基色2D16W荧光管。

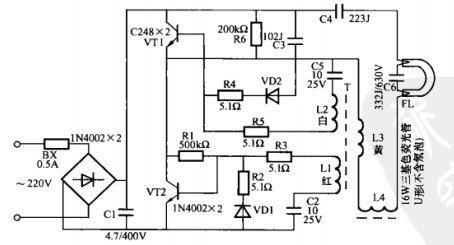

电子节能灯电路

电路工作原理：
该节能灯主要由VD1～VD4桥式镇流．VT1、VT2电子开关、C2~C5、R4~R6以及T隔直耦合组成自激振荡电路，形成高频电压，该电压通过T、L4、C6组成的IC串联型谐振电路．在C6两端产生一个高频电源Q倍的高电压．使灯管启辉。
