time : 2019-06-12 09:02 作者：凡亿pcb
蓄电池是汽车必不可少的一部分。汽车蓄电池的电压过低，会给汽车带来启动困难。
这里为大家介绍一款汽车蓄电池充电讯响器，只要蓄电池的电压降到某一预定值时，它会即刻发出声光报讯信号。

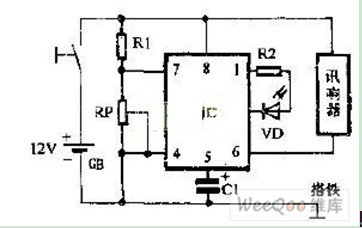

电路如上图，IC是一种电压检测报警集成电路，其内部电路主要设置有比较器，基准电压检测电路振荡电路，驱动电路和稳压电路。IC的闪烁驱动端3脚和逻辑电平输出端8脚的工作状态，是由设定电压输入端7脚相对于基准电压检测端2脚电压高低来衡量的。
当设定电压输入端7脚电压高于基准电压检测端2脚电压时，其3脚输出低电平，而6脚输出高电平；当设定电压输入端7脚电压低于基准电压检测端2脚电压时，其3脚输出一定频率的脉冲振荡信号，且6脚输出低电平，使讯响器发出报警声。
汽车蓄电池迅响器电路图
