对于电流在 25 A 左右的低压转换器应用而言，单相降压控制器非常有效。若电流再大的话，功耗和效率就开始出现问题。一种较好的方法是使用多相降压控制器。本文将简单比较，使用多相降压转换器和单相转换器的好处，并说明电路实现时一个多相降压转换器能够提供什么样的值。

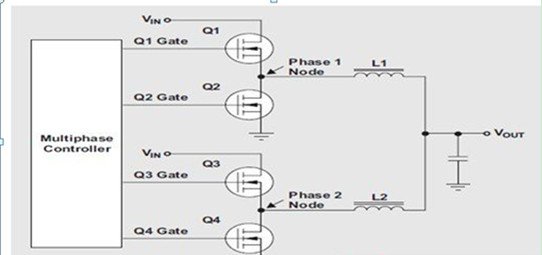

图 1 显示了一款二相电路。由该电路的波形（图 2 所示）可以清楚地看到各相互相交错。这种交错可减少输入和输出纹波电流。另外，它还减少了印刷电路板或者某个特定组件上的热点。实际上，二相降压转换器让 FET 和电感的 RMS-电流功耗降低了一半。相交错还可以降低传导损耗。

由于每个输出电感中存储的能量降低，负载瞬态性能随之提高。电流抵消带来的纹波电压降低，帮助实现了最小输出电压过冲和下冲，因为在环路响应以前许多周期都已结束。纹波电流越低，干扰越小。

总而言之，相比单相解决方案，多相解决方案的值更明确。只需使用更小的电容，便可满足降压级的 RMS 纹波电流需求。

多相降压转换器电路图
