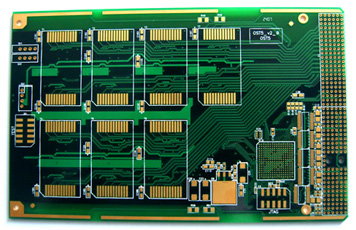

Copper foil(铜箔)：一种阴质性电解材料，沉淀于线路板基底层上的一层薄的、连续的金属箔，它作为PCB的导电体。它容易粘合于绝缘层，接受印刷保护层，腐蚀后形成电路图样，下面小编来说一说pcb打样铜箔厚度是多少和pcb打样时如何选择合适的铜厚。
国际PCB铜皮厚度常用有：17.5um、35um、50um、70um。pcb打样铜箔的厚度是按客户下单时的要求来生产的，如查没有特别说明，单双面板一般是都是1安铜的，也就是35um。
但有时候大流比较大，产品比较特殊的线路板，会用到3OZ、4OZ、5OZ...8OZ，深圳诚暄电路目前可以做到8安铜，也就是280um，如果有需求厚铜的可以联系一下。
一般单、双面PCB板铜箔(覆铜)厚度约为35um(1.4mil)，另一种规格为50um和70um。多层板表层厚度一般为35um=1oz(1.4mil)，内层17.5um(0.7mil)。70%的电路板使用完成35um的铜箔厚度，这主要取决于PCB的用途和信号的电压、电流的大小;此外，对于要过大电流的PCB，部分会用到70um铜厚，105um铜厚，极少还会有140um等等。
铜皮厚度通常用oz(盎司)表示，1oz指1oz的铜均匀的覆盖在1平方英尺的面积上铜的厚度，也就是大约1.4mil，它是用单位面积的重量来表示铜箔的平均厚度。用公式来表示即，1oz=28.35g/ FT2(FT2为平方英尺，1平方英尺=0.09290304平方米)。
用途不同，铜皮厚度也不同，普通的0.5oz，1oz ，2oz，多用于消费类及通讯类产品。3oz以上属厚铜产品，大多用于大电流，如高压产品、电源板!
铜皮厚度(走线宽度)会影响电流大小，目前虽然已经有公式可以直接计算铜箔的最大电流负载能力，但在实际设计线路时可不会只有这么单纯，因此在设计时应该充分把安全这个因素考虑进去。
以上就是小编介绍的关于pcb打样铜箔厚度是多少和pcb打样时如何选择合适的铜厚，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们会有专业的人员为您解答。
PCB( Printed Circuit Board)，中文名称为印制电路板，又称印刷线路板，是重要的电子部件，是电子元器件的支撑体，是电子元器件电气连接的载体。由于它是采用电子印刷术制作的，故被称为“印刷”电路板。
随着电子产品的不断更新换代，符合用户需求的新产品不断出现的市场上，这些产品在上市之前都是需要经过不断的打样和测试的，以便符合理更多用户的需求。
线路板打样一般是指电子产品在工程师PCB layout设计完成之后发送给pcb生产厂家加工成线路板用来试产。因为是新开发的产品，很多功能还不完善，还有许多功能需要调试，调试合格后才能进行批量的生产，如果调试不合格，还需要重新修改、打样和调试的，为后期减少很多不必要的麻烦。
一、对于厂家，需要注意的事项有：
1、认真检查相关PCB文件资料，避免出现资料问题;
2、全面进行工艺核准，与自身工艺进行配置;
3、和客户深入沟通，详细了解客户要求及注意事项，防止出现失误。
二、对于工程师，需要注意的事项有：
1、需要根据不同情况，选择合理的打样数量，以减少成本;
2、特别确认器件封装，避免因封装错误导致打样失败;
3、对PCB进行全面检查，提升性能;
4、做好信号完整性布局，降低噪声，提高稳定性。
三、PCB打样过程，需要注意的事项有：
1、元件的布局与走线
元件的布局与走线对产品的寿命、稳定性、电磁兼容都有很大的影响，是应该特别注意的地方。需要注意元件的放置顺序，通常先放置与结构有关的固定位置的元器件，在从大到小放置其他元器件。另外元件布局还需要注意散热问题，应该将发热元件，分散放置，不要集中一处。
2、调整完善
完成PCB布线后，需要对文字、个别元件、走线做些调整以及敷铜，以便进行生产、调试、维修。
3、使用仿真功能PCB打样
为保证PCB能正确进行打样，可使用软件进行仿真。特别是高频数字电路，可以提前发现一些问题，减少后期调试工作量。
以上就是小编介绍的关于PCB打样是什么意思和PCB打样需要注意哪些事项，希望对大家有所帮助，如还有不清楚的地方，请联系右侧的QQ、微信或者电话，我们会有专业的人员为您解答。
随着电子行业的不断发展，产品不更新，导致了电子产品的上游供应商线路板行业，也越来越忙，由于市场竞争日益激烈，价格问题成为了采购商们比较关心的问题，下面小编来详细的说一说PCB打样什么价格和PCB打样的价格哪家比较实惠，希望能帮助到大家。
电路板打样一般是指电子产品在工程师PCB layout设计完成之后发送给电路板生产厂家加工成线路板用来测试。因为是新开发的产品，很多功能还不完善，还有许多功能需要调试，调试合格后才能进行批量的生产，如果调试不合格，还需要重新修改、打样和调试的，为后期减少很多不必要的麻烦。
随着市场竞争日益激烈，价格问题成为了采购商们比较关心的问题，pcb打样价格的特点是，随着打样的数量，打样的交期快慢而变化，总的来说一款普通的单双面板，不加急，数量10片以内，常规工艺，尺寸在100*100mm以内，一般只要50元，但如果您的数量比这个要多，交期又要加急，价格是不一样的，具体的要按资料、数量、交期来核算价格。
如果是普通的四块层，不加急，数量10片以内，常规工艺，尺寸在100*100mm以内，一般只要200元，这个价格也是跟着数量，资料难易程度，交期的变化而变化的。遇到这种情况最好是咨询客服。
