PDF文件的输出

Pcb文件转成pdf是为了在PCB生产调试期间可以方便查看文件或者查询相关元件信息。下面讲解一下PDF文件的输出方式，首先要在电脑上安装装虚拟打印机及PDF阅读器，然后按照下面步骤进行操作：

1、执行菜单命令“文件-智能PDF”，打开PDF输出设置向导，如图下图所示，根据向导，按“Next”按钮进入下一步。

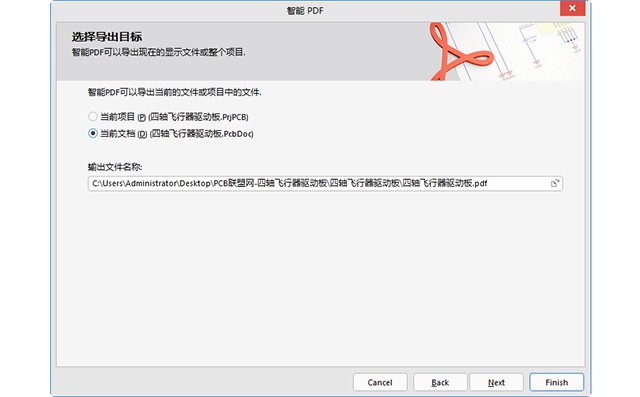

2、选择导出目标：按照向导提示，设置好文件的输出路径，如下图所示。

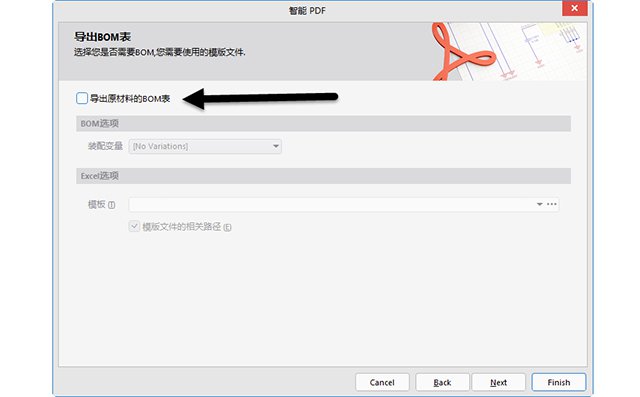

3、导出原材料的BOM表：物料清单输出选项，此项可选，不过Altium Designer有专门输出BOM表功能，此处一般不再勾选，如下图所示。

装配图的PDF文件输出

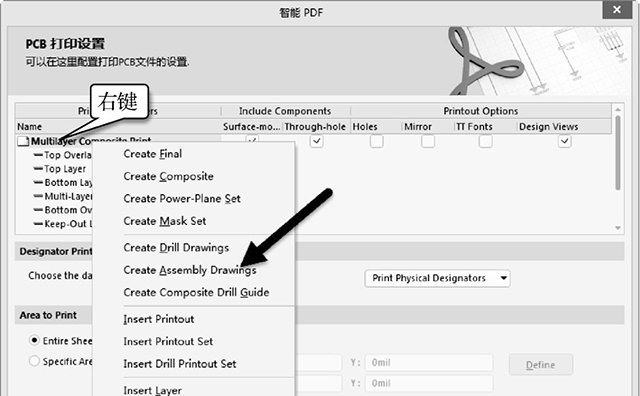

1、在输出栏目条上单击鼠标右键，创建装配图输出，一般默认创建顶层和底层装配输出元素，如下图所示。

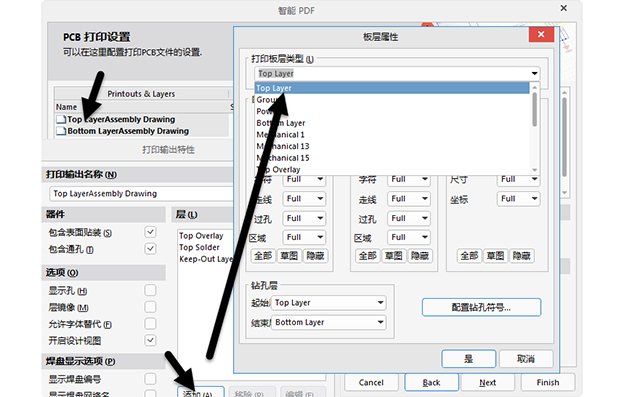

2、双击“Top Layer Assembly Drawing”输出栏目条，可以对输出属性进行设置，装配元素一般输出机械层、丝印层及阻焊层，单击“添加”“删除”等按钮进行相关输出层的添加、删除等操作，如下图所示。同理，对“Bottom Layer Assembly Drawing”输出栏目条进行相同操作。

如果是装配图，一般添加如下线路层进行输出即可。

① Top/Bottom Overlay：丝印层。

② Top/Bottom Solder：阻焊层。

③ Mechanical/Keep-Out Layer：机械层/禁布层。

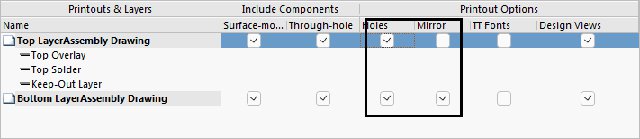

3、在如下图所示的视图设置对话框中，底层装配栏勾选“Mirror”选项，在输出之后观看PDF文件时是顶视图，反之是底视图。

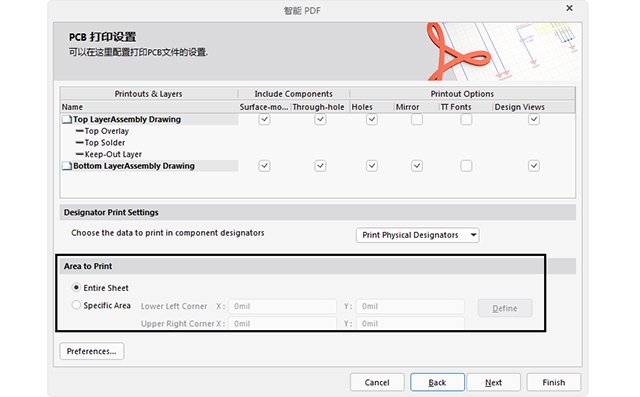

4、Area to Print：选择PDF打印范围，如下图所示。

① Entire Sheet：整个文档全部打印。

② Specific Area：区域打印，可以自行输入打印范围的坐标，也可以按“Define”按钮，利用鼠标框选需要打印的范围。

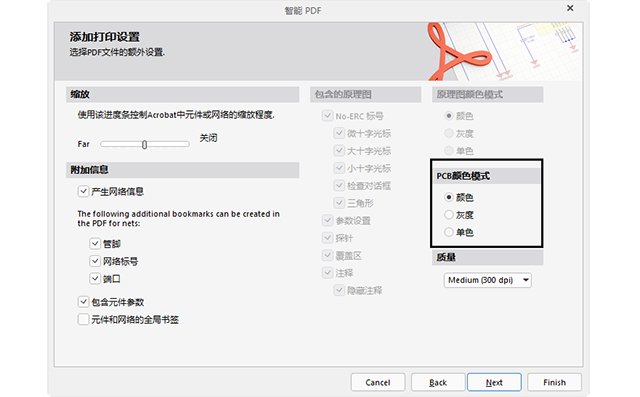

5、设置输出颜色，如下图所示，可选“颜色”（彩色）、“灰度”（灰色）、“单色”（黑白），单击“Finish”按钮，完成装配图的PDF文件输出。

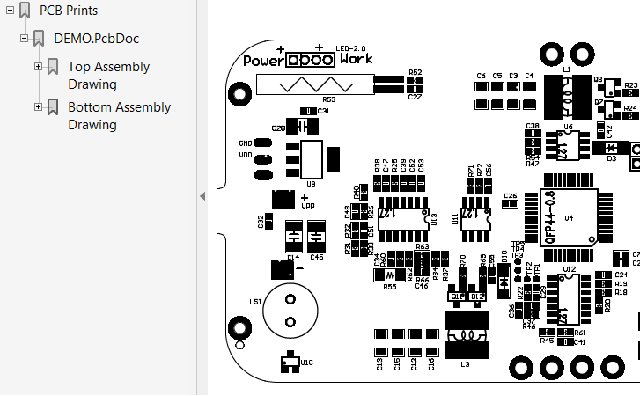

6、对于Demo案例装配图，其PDF文件输出效果图如下图所示。

多层线路的PDF文件输出

多层线路输出方便于那些不熟悉Altium Designer的工程师检查PCB线路之用，可以一层一层地单独输出，设置操作方式类似于装配图的输出方式。

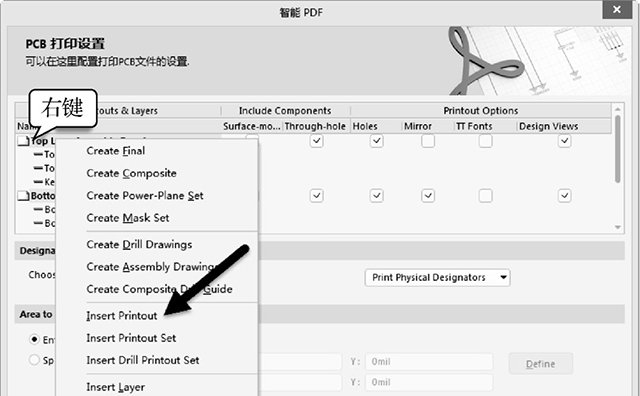

1、同样执行PDF输出设置向导，至关键设置项，在输出栏目条上单击鼠标右键，输出层的添加如下图所示，单击“Insert Printout”选项，插入需要输出的层，然后重复操作。

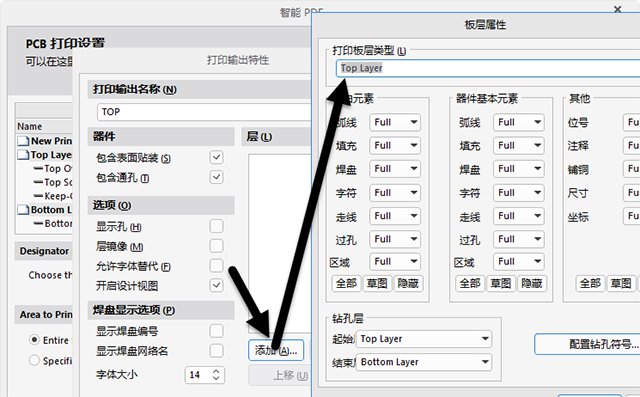

2、双击输出栏目条，对输出属性进行设置，单击“添加”“删除”等按钮进行相关输出层的添加、删除等操作，如下图所示。同样，底层勾选“Mirror”选项。每一个栏目条对应一层即可，不需要添加其他东西。

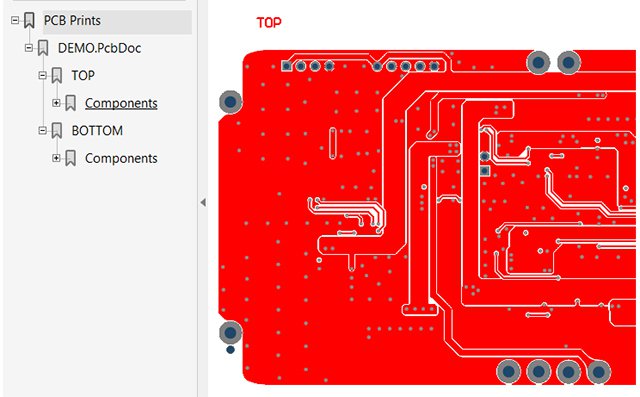

3、设置输出颜色，选择“颜色”（彩色），单击“Finish”按钮，完成多层线路的PDF文件输出，其效果图如下图所示。
