Pcb树脂塞孔是近些年来应用广泛且备受青睐的一种工艺，尤其是对高精密多层板及厚度较大的产品而言更是深受推崇。一些用绿油塞孔和压合填树脂解决不了的问题，人们都希望可以通过树脂塞孔来解决。由于树脂本身特性的原因，人们还需要克服在电路板制作上的许多困难，方能使树脂塞孔的品质更加优良。下面让我们一起来看看pcb树脂塞孔制作流程！

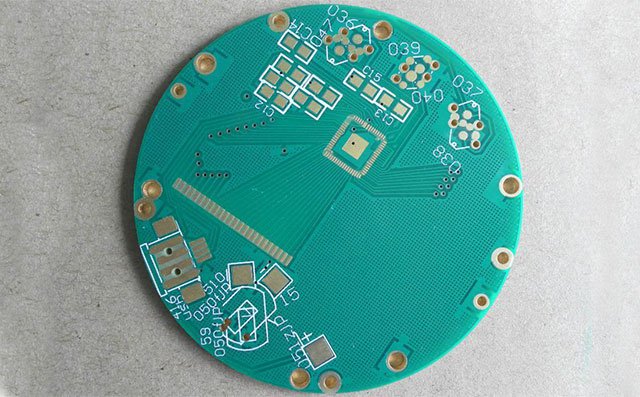

一：外层制作满足负片要求，且通孔厚径比≤6:1。

PCB板负片要求需要满足的条件为：

      1.线宽/线隙足够大

      2.最大PTH孔小于干膜最大封孔能力

      3.PCB板厚小于负片要求的最大板厚等。

      4.没有特殊要求的板，比如：局部电金板、电镀镍金板、半孔板、印制插头板、无环PTH孔、有PTH槽孔的板等。

      PCB板内层的制作→压合→棕化→激光钻孔→退棕化→外层钻孔→沉铜→整板填孔电镀→切片分析→外层图形→外层酸性蚀刻→外层AOI→后续正常流程。

二：外层制作满足负片要求，通孔厚径比＞6:1。

      由于通孔厚径比＞6:1，使用整板填孔电镀达不到通孔孔铜厚度的要求，整板填孔电镀后，需要使用普通的电镀线在进行一次板电将通孔孔铜镀到要求的厚度，具体的操作流程如下：

      内层的制作→压合→棕化→激光钻孔→退棕化→外层钻孔→沉铜→整板填孔电镀→全板电镀→切片分析→外层图形→外层酸性蚀刻→后续正常流程

三：外层不满足负片要求，线宽/线隙≥a，且外层通孔厚径比≤6:1。

      电路板内层的制作→压合→棕化→激光钻孔→退棕化→外层钻孔→沉铜→整板填孔电镀→切片分析→外层图形→图形电镀→外层碱性蚀刻→外层AOI→后续正常流程。

四：外层不满足负片要求，线宽/线隙＜a；或线宽/线隙≥a，通孔厚径比＞6:1。

      内层的制作→压合→棕化→激光钻孔→退棕化→沉铜→整板填孔电镀→切片分析→减铜→外层钻孔→沉铜→全板电镀→外层图形→图形电镀→外层碱性蚀刻→外层AOI→后续正常流程。

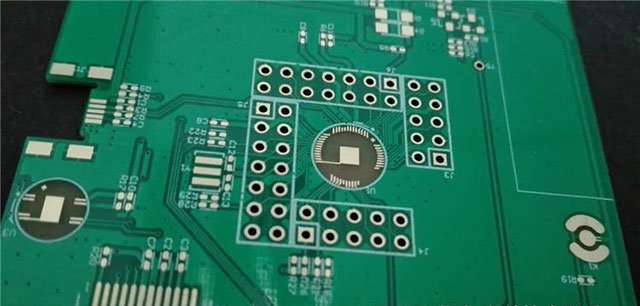

      Pcb树脂塞孔制作流程：先钻孔，然后把孔镀通，接着塞树脂进行烘烤，最后就是研磨（磨平）。被磨平后的树脂是不含铜的，还需要在度一层铜上去将它变成PAD，这一步是在原本PCB钻孔制程前做的，先将要塞孔的孔处理好，再钻其他孔，照原本正常的流程走。

知识拓展：

      当塞孔没有塞好，孔内有气泡时，气泡因为容易吸湿的原因，在PCB板过锡炉时很有可能就会爆板。在pcb树脂塞孔制作流程中，如果孔内有气泡，在进行烘烤时这些气泡会被树脂排出，就造成了一边凹陷一边凸出的情况，这种不良品我们就可以直接检出了。当然，如果刚出厂的PCB板在上件时进过了烘烤，一般情况也不会有爆板的情况发生。
