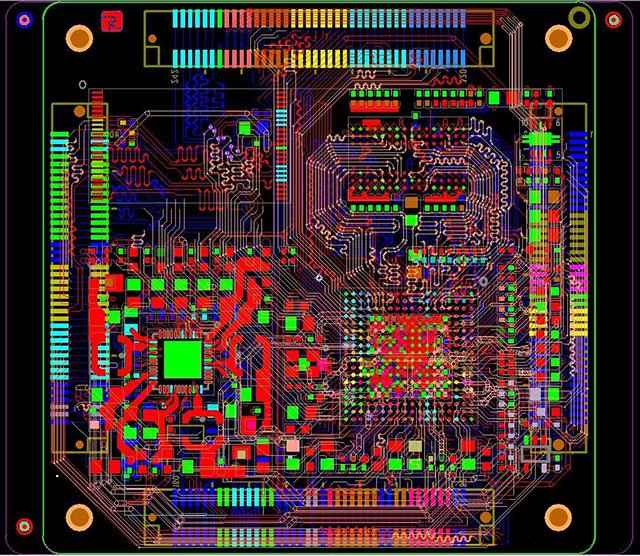

Pcb怎么布线，对于小白来讲看到一张多层密密麻麻的PCB就觉得很厉害，不可否认密度大的PCB板在视觉上是很有冲击感的。但在pcb设计中，美观不是最重要的一面，性能才是最重要的，在PCB设计时首先需要考虑的就是性能。

小编通过咨询我司的资深PCB设计大佬，整理出来在设计过程中需要考虑的一些重点。

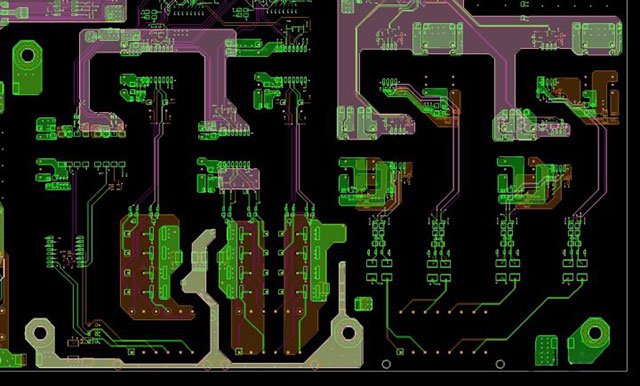

器件布局合理

      比如除了核心电路以外，发热器件尽量布置在特定区域，方便接驳散热结构，也不会影响其他电路。器件布局合理可以降低成本，减少过孔、走线以及PCB面积或层数。

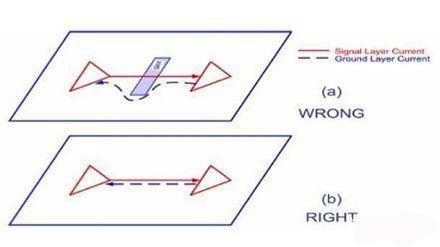

信号完整性

      这涉及到内层分割、参考平面的完整性，高速信号、差分对，根据信号完整性原理，一定要有顺畅、连续的返回路径，好比我们走路一样，平路走起来一定是最稳的，中间如果遇到一个坎，你走路的姿态一定就变了，信号也是一样。

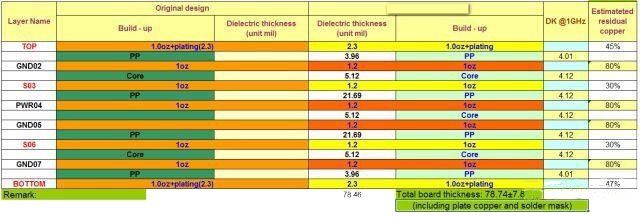

叠层设计

      信号层、plane层如何在顺序上做到最优，把敏感信号包起来，或隔开，走最封闭的通道。既是一种对自身信号的保护，也杜绝了对其它信号的干扰。

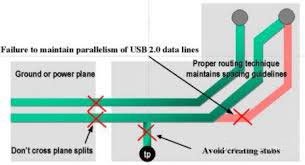

高速信号的设计

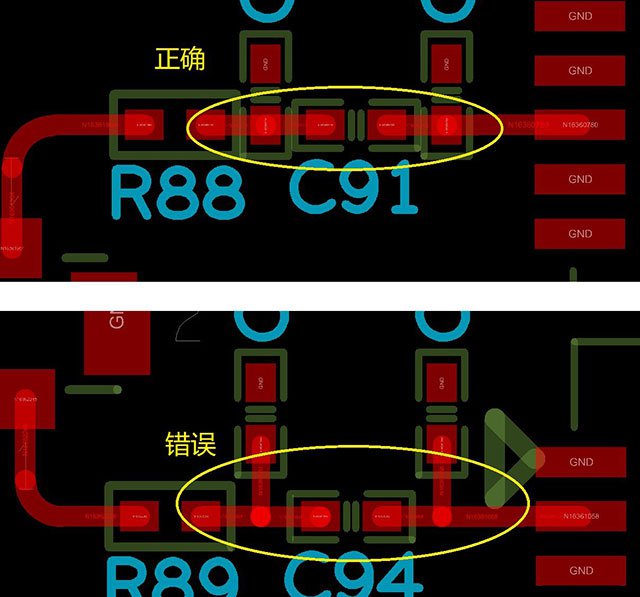

      同一组高速数据，尽量在同1-2层中实现，并做等长要求。高速信号还要杜绝多余的端线设计，杜绝高频反射。举个例子：如果在画sata信号时，为了兼容设计，用电容多引出一路，结果就是造成硬盘跑不通，最后只能定位通过割线解决。如下图RF信号也是这样：

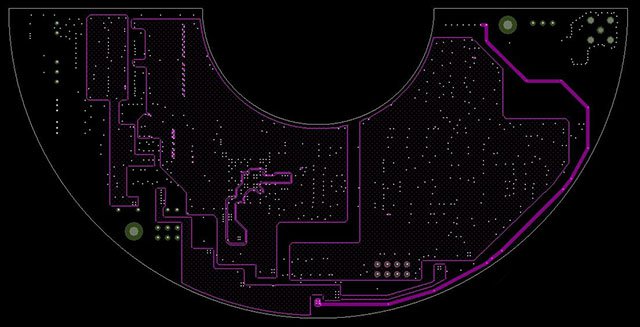

隔离性能

      对于实验要求高的，高可靠性、复杂环境下的外围接口设计、隔离部分走线间距，是非常重要的，隔离间距在器件允许下越大越安全。这种设计也是体验功力的时候，优秀的设计在ESD干扰中会发挥重大作用，将干扰路径原理内部电路。

可生产性

      比如：PCB板形状过长，而器件布局也是比较头重脚轻，这样堆在一起，生产时发现pcb板变形有弧度，这种线路板在装配时若是遇到应力，内部线路会容易断裂。要怎么解决？有以下三种方法：

      1.拼版后贴片

      2.加厚PCB

      3.在设计阶段就要考虑到此问题

可操作性

      连接器的位置是否方便板对线、板对板的连接，优秀的工程师在设计时就能考虑到的这些问题。

以上便是小编今天分享的关于pcb怎么布线的一些知识，想了解更多pcb设计的知识，可在线咨询，我们工程师会一对一进行讲解！
