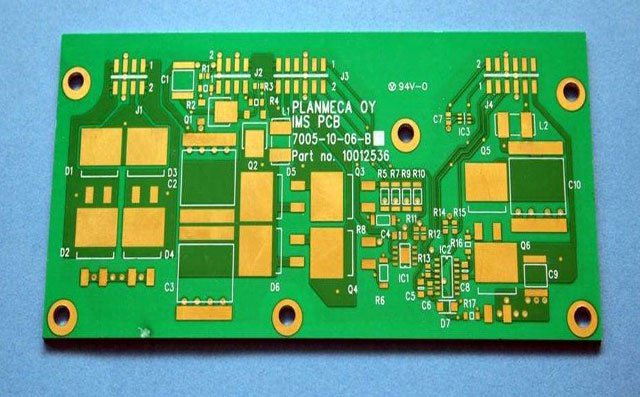

所谓覆铜，就是将PCB板上闲置的空间作为基准面，然后用固体铜填充，这些铜区又称为灌铜。那么，PCB板覆铜作用有哪些？

覆铜的意义在于：减小地线阻抗，提高抗干扰能力；降低压降，提高电源效率；与地线相连，还可以减小环路面积。

覆铜一般有两种方式：大面积覆铜和网格铜。

大面积覆铜，具备了加大电流和屏蔽双重作用。但是大面积覆铜，如果过波峰焊时，板子可能会翘起来，甚至会起泡。因此大面积覆铜，一般也会开几个槽，缓解铜箔起泡。

单纯的网格覆铜主要还是屏蔽作用，加大电流的作用被降低了。从散热的角度说，网格降低了铜的受热面，又起到了一定的电磁屏蔽的作用。特别是对于触摸等电路当中。

需要指出的是，网格是使由交错方向的走线组成的，对于电路来说，走线的宽度对于电路板的工作频率是有其相应的“电长度“的。当工作频率不是很高的时候，或许网格线的作用不明显，一旦电长度和工作频率匹配时，你会发现电路根本就不能正常工作，到处都在发射干扰系统工作的信号。

使用哪种覆铜方式，需根据设计的电路板工作情况选择。高频电路对抗干扰要求高的多用网格，低频电路有大电流的电路等常用完整的铺铜。
