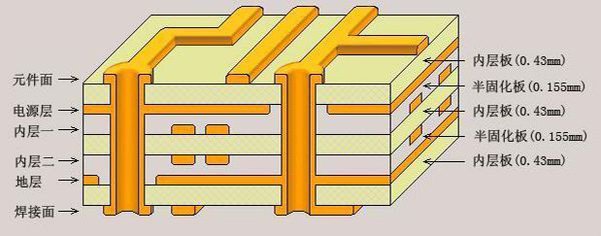

PCB板的层主要有電源层、地层和信号层，层数就是各个层数量的总和。那么，PCB板层数设计原则有哪些？

      1、在设计中，第一步是对所有的源和地，以及各种信号进行统筹和分类，在此基础进行部署和设计。一般情况下不同的电源要分不同的层，不同的地也要有相应的地平面。各种特殊信号，而且需要增加地平面，对特殊信号进行屏蔽，以提高电磁兼容性。当然成本也是考虑的因素之一，在设计中要在系统的电磁兼容性和成本之间找到一个平衡点。

      2、电源层的设计首先考虑电源的类型和数量。如果只有一个电源供电，可以考虑单一电源层。如果有多个电源，可以考虑设计多个电源层，也可以在同一电源层对不同的电源进行分割。分割的前提是电源之间没有交叉。

      3、信号层的设计要考虑所有信号的特性。特殊信号的分层，屏蔽是要考虑的问题。信号密度和特殊信号的完整性也是层数设计必须考虑的问题。对于特殊信息，在必要的情况下一定要设计地平面层作为屏蔽层。

    4、通常情况下，如果不纯粹考虑成本，不建议设计单面板或双面板。因为单面板和双面板虽然加工简单成本低，但是在信号密度比较高和信号结构比较复杂的情况下，会使得回路面积增大，辐射增强；并且缺乏有效的屏蔽，系统的抗干扰能力也降低。

以上就是PCB板层数设计原则的解析，希望能给大家帮助。
