time : 2022-03-15 10:54 作者：凡亿pcb

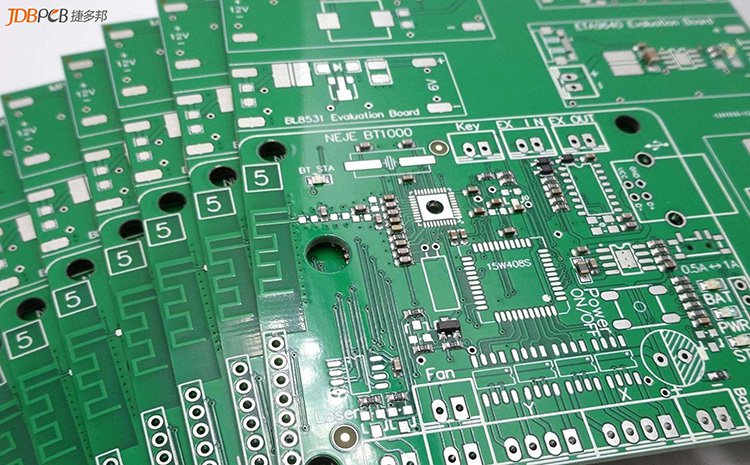

pcb板有单面、双层、及多层之分。多层板的层数不限，目前已经有超过 100 层的 PCB，常见的是四层和六层板。那么，pcb多层板分层原则有哪些？
1、电源平面应该靠近地平面，与地平面有紧密耦合，并且安排在地平面之下。元件层的下面为地线层，起到的作用是为元件提供屏蔽层及为顶层布线提供参考层。
2、信号层与内电层相邻，但不直接与其他信号层相邻；所有的信号层应尽可能的与地线层相邻。
3、将数字电路和模拟电路隔离开来。如果条件允许，将模拟信号线和数字信号线分层布置，并采取屏蔽措施；如果需要在同一信号层布置，则需要采用隔离带、地线条的方式来减小信号的干扰；模拟电路和数字电路的电源和地应该是相互隔离开来的，不能混合使用。
4、多层板在设计的时候，各层间应保持相互对称的关系，而且最好是偶数铜层；如果不对称，则容易造成电路板扭曲。
以上便是工程师为你详解的pcb多层板分层原则，希望对你设计PCB板有所帮助。
