PCB设计中，接地是抑制噪声和防止干扰的重要措施。根据电路的不同，有不同的接地方法，只有正确的接地才能减少或避免电路间的相互干扰。那么，PCB板电路的接地方式哪些呢？下面，就让专业工程师为你详解：

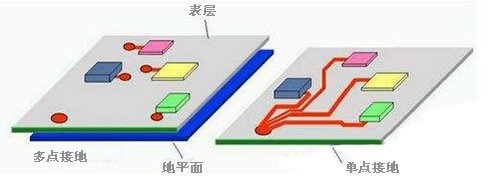

1.单点接地

单点接地是整个系统中，只有一个物理点被定义为接地参考点，其他各个需要接地的点都连接到这一点上。
单点接地适用于频率较低的电路中（1MHZ以下）。若系统的工作频率很高，以致工作波长与系统接地引线的长度可比拟时，单点接地方式就有问题了。当地线的长度接近于1/4波长时，它就象一根终端短路的传输线，地线的电流、电压呈驻波分布，地线变成了辐射天线，而不能起到“地”的作用。

对于大量采用的数字电路的PCB，由于其含有丰富的高次谐波，一般不建议采用单点接地方式。

2. 多点接地

多点接地是指设备中各个接地点都直接接到距它最近的接地平面上，以使接地引线的长度最短。

多点接地电路结构简单，接地线上可能出现的高频驻波现象显著减少，适用于工作频率较高的（>10MHZ）场合。但多点接地可能会导致设备内部形成许多接地环路，从而降低设备对外界电磁场的抵御能力。在多点接地的情况下，要注意地环路问题，尤其是不同的模块、设备之间组网时。

以上便是工程师为你详解的PCB板电路的接地方式，希望对你有所帮助。
