一、产品定义


PCB高频板是电磁频率较高的特种线路板,一般来说,高频可定义为频率在1GHz以上。其各项物理性能、精度、技术参数要求非常高,常用于汽车雷达系统、卫星系统、无线电系统、高频通讯器材等领域,价格高昂。

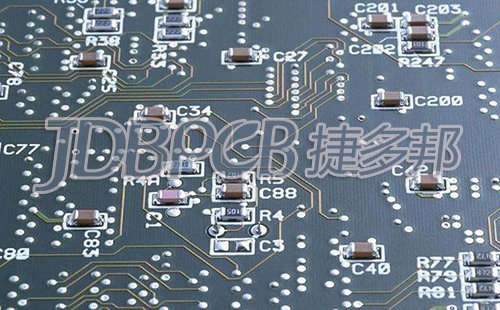

PCB高频线路板

二、产品优点


1.DK小且足够稳定,通常越小越好,高DK可能导致信号传输延迟。

2.DF小,这主要影响信号传输的质量,较小的DF可以减小信号损耗。

3.在潮湿环境中,吸水率必须低,吸水率高,会影响DK和DF。

4.耐热性,耐化学性,耐冲击性,抗剥离性良好。


三、产品分类


1、粉末陶瓷填充热固性材料

(1)生产厂家

Rogers公司的4350B/4003C

Arlon公司的25N/25FR

Taconic公司的TLG系列


(2)加工方法

PCB打样中环氧树脂/玻璃编织布(FR4)类似的加工方法。


(3)加工流程

开料-钻孔-干膜-检验-蚀刻-蚀检-阻焊-字符-喷锡-成型-测试-终检-包装-出货


(4)凡亿工艺制程:

  板材:罗杰斯Rogers陶瓷基板;

  陶瓷纯压:4—6层;

  混压:4—8层。

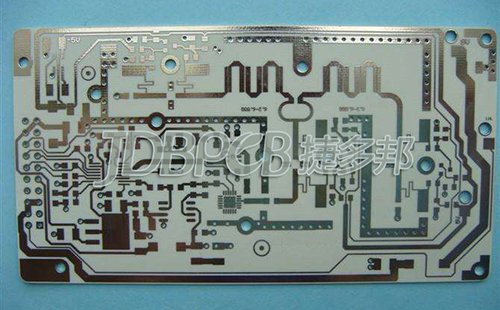

 PCB高频线路板

2、PTFE(聚四氟乙烯)材料


(1)生产厂家

▪Rogers公司的RO3000系列、RT系列、TMM系列

▪Arlon公司的AD/AR系列、IsoClad系列、▪CuClad系列

▪Taconic公司的RF系列、TLX系列、TLY系列


(2)加工方法


①开料:保留保护膜开料,防止划伤、压痕 。

②钻孔:

a、用全新钻咀(标准130),一块一迭为最佳,压脚压力为40psi ;

b、铝片为盖板,然后用1mm密胺垫板,把PTFE板加紧 ;

c、钻后用风枪把孔内粉尘吹出;

d、用最稳定的钻机,孔越小,钻速越快 。

③孔处理:等离子处理或者钠萘活化处理,以利于孔金属化。

④PTH沉铜:

a、微蚀后(微蚀率20微英寸控制),在PTH拉从除油缸开始进板;

b、如有需要,过第二次PTH。

⑤阻焊:

a、前处理:采用酸性洗板,不能用机械磨板;

b、前处理后焗板(90℃,30min),刷绿油固化;

c、分三段焗板:80℃、100℃、150℃各一段,时间各30min 。

⑥锣板 :

a、将白纸铺在PTFE板线路面,上下用厚度为1.0MM蚀刻去铜的FR-4基材板或者酚醛底板夹紧;

b、锣板后板边毛边需要用手工细心修刮,严防损伤基材和铜面,再用相当尺寸无硫纸分隔,并目视检测,减少毛刺。


(3)加工流程:

开料-钻孔-孔处理(等离子处理或者钠萘活化处理)-沉铜-板电-干膜-检验-图电-蚀刻-蚀检-阻焊-字符-喷锡-成型-测试-终检-包装-出货


(4)凡亿工艺制程:

板材:罗杰斯Roger/铁氟龙TEFLON;

纯压:4—6层;

混压:4—8层。


总结:高频板PCB打样难点

1、沉铜:孔壁不易上铜

2、图转、蚀刻、线宽的线路缺口、沙孔的控制

3、绿油工序:绿油附着力、绿油起泡的控制

4、各工序出现严格控制板面刮伤等。
