一、产品定义

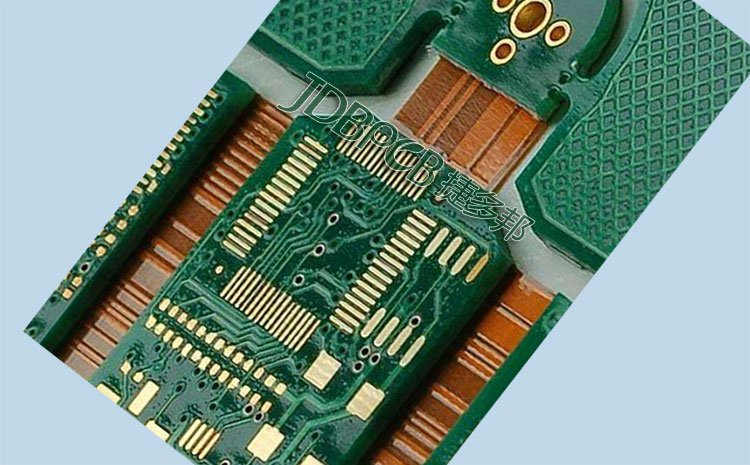

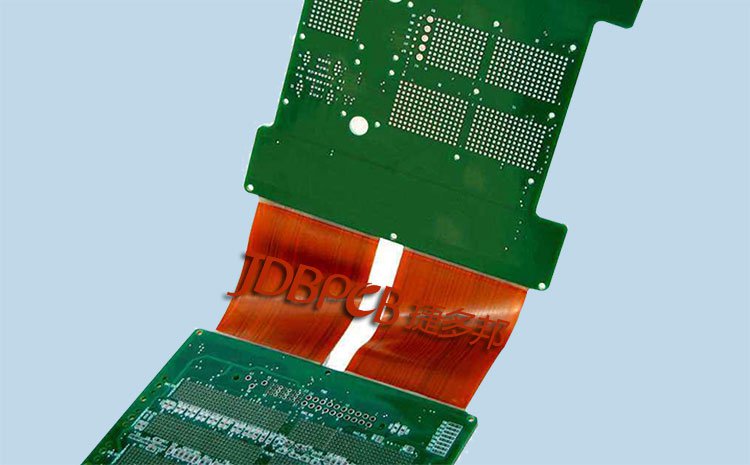

软硬结合板,就是柔性线路板与硬性线路板,经过压合等工序,按相关工艺要求组合在一起,形成的具有FPC特性与PCB特性的线路板。
二、生产流程
软硬结合板的生产应同时具备FPC生产设备与PCB生产设备。
首先,由电子工程师根据需求画出软性结合板的线路与外形;
然后,下发给生产厂家,经过CAM工程师对图纸文件进行处理;
第三,安排FPC生产线生产所需FPC、PCB生产线所需PCB;
第四、软板与硬板生产出来后,按照图纸文件要求,将FPC与PCB经过压合机无缝压合;
第五,再经过一系列细节环节,最终制成软硬结合板。
注:由于多种材料的混合使用和多重的制作步骤,刚挠结合板的加工时间更长,制作成本更高。在出货之前,一般都要进行全检。
三、优点与缺点
优点:同时具备FPC的特性与PCB的特性,可以用于有特殊要求的产品之中,对节省产品内部空间,减少成品体积,提高产品性能有很大的帮助。
缺点:生产工序繁多,生产难度大,良品率较低,导致价格比较贵,生产周期比较长。
四、产品用途
1、照相机、摄影机;
2、CD-ROM、DVD;
3、硬驱、笔记本电脑;
4、电话、手机;
5、打印机、传真机;
6、电视机;
7、医疗设备;
8、汽车电子;
9、航空航天及军工产品等。
五、凡亿软硬结合板制程能力
层数:1—8层
铜厚:1/3-1OZ
最小线宽线距:0.07mm(0.5OZ);0.10mm(1OZ);0.15mm(2OZ);
最大板子尺寸:230X500mm;
最小钻孔:0.15mm(机械钻);0.1mm (激光钻);
板厚孔径比:6:1
厚金厚度:0.5um
六:软硬结合板与贴补强软板的区别
1、什么是补强板?
软板在具有轻型、薄型、柔软性的同时,也失去了刚性的性能;为了使产品指定部位增加一定的厚度和刚性,以便于客户的后续安装或装配,需要在这些位置贴上一块刚性的板材,即补强板。
补强板的种类有如下几种:
(1)不锈钢片(SS:Stainless Steel),有的客户图纸上标注是SUS,实际上这就是钢片补强,SUS是钢片的常用型号。
(2)铝片(AL);
(3)FR4;
(4)聚酰亚胺(PI);
(5)聚酯(PET)。
2、软硬结合板与贴补强软板的区别。
相同点:二者的结构都是软板材料与硬板材料通过胶层结合在一起的;
不同点:软硬结合板在硬板材料上有布线,软板上的走线与硬板走线之间通过via相互导通。而贴补强软板,其上面的硬板材料上一般没有任何走线,哪怕是PAD。软板与硬板之间只有机械连接,并无电气连接。当然有些比较特别的补强上会有PAD或光学点,但这些PAD与软板上的走线是没有电气连接的;价格上仍旧比软硬结合板低很多。
深圳凡亿对于难度较高的软硬结合板,拥有丰富的设计经验、优良的制作工艺,并积累了丰富的定制化成功案例。欢迎广大客户下单体验!
