带你走进PCB高频板的世界

time : 2022-02-08 09:05       作者:凡亿pcb

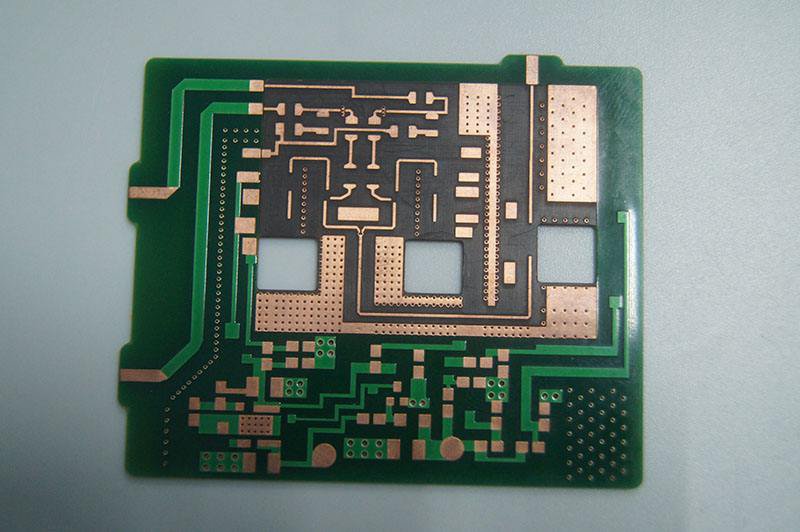

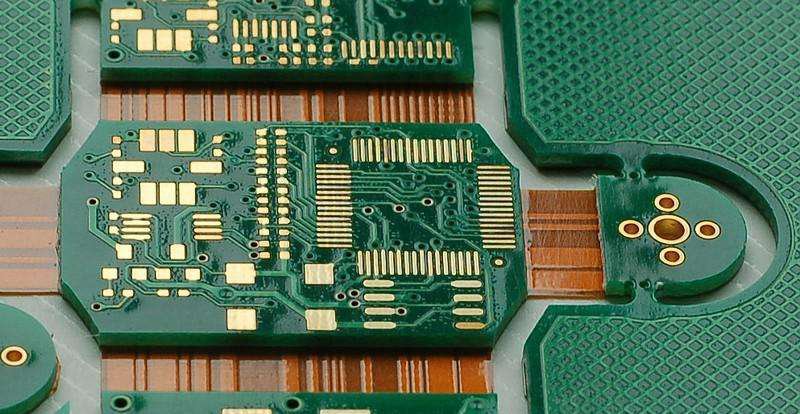

高频板是指电磁频率较高的特种线路板。用于高频率(频率大于300MHZ或者波长小于1米)与微波(频率大于3GHZ或者波长小于0.1米)领域的PCB,是在微波基材覆铜板上利用普通刚性线路板制造方法的部分工序或者采用特殊处理方法而生产的电路板。一般来说,在PCB打样中,高频板可定义为频率在1GHz以上线路板!

在PCB打样中,高频板的分类及加工方法:

A类:NPTH的PTFE板

一、生产厂家:
Rogers公司的4350B/4003C 、Arlon公司的25N/25FR 、Taconic公司的TLG系列

二、加工方法:
和PCB打样中环氧树脂/玻璃编织布(FR4)类似的加工方法。

三、加工流程:
开料-钻孔-干膜-检验-蚀刻-蚀检-阻焊-字符-喷锡-成型-测试-终检-包装-出货




B类:PTH的PTFE板

一、生产厂家:

Rogers公司的RO3000系列、RT系列、TMM系列,Arlon公司的AD/AR系列、IsoClad系列、CuClad系列 ,Taconic公司的RF系列、TLX系列、TLY系列 ,泰兴微波的F4B、F4BM、F4BK、TP-2 等

二、加工方法:

1、开料:必须保留保护膜开料,防止划伤、压痕 。

2、钻孔
(1)用全新钻咀(标准130),一块一迭为最佳,压脚压力为40psi ;
(2)铝片为盖板,然后用1mm密胺垫板,把PTFE板加紧 ;
(3)钻后用风枪把孔内粉尘吹出;
(4)用最稳定的钻机,钻孔参数基本上是孔越小,钻速越快 。

3、孔处理:等离子处理或者钠萘活化处理,以利于孔金属化。

4、PTH沉铜
(1)微蚀后(微蚀率20微英寸控制),在PTH拉从除油缸开始进板;
(2)如有需要,便过第二次PTH。

5、阻焊
(1) 前处理:采用酸性洗板,不能用机械磨板;
(2) 前处理后焗板(90℃,30min),刷绿油固化;
(3) 分三段焗板:一段80℃、100℃、150℃,时间各30min(如有发现基材面甩油,可以返工,把绿油洗掉,重新活化处理) 。

6、锣板
(1)将白纸铺在PTFE板线路面,上下用厚度为1.0MM蚀刻去铜的FR-4基材板或者酚醛底板夹紧;
(2)锣板后板边毛边需要用手工细心修刮,严防损伤基材和铜面,再用相当尺寸无硫纸分隔,并目视检测,要减少毛刺,重点是锣板过程去肖效果要良好。



三、加工流程:
开料-钻孔-孔处理(等离子处理或者钠萘活化处理)-沉铜-板电-干膜-检验-图电-蚀刻-蚀检-阻焊-字符-喷锡-成型-测试-终检-包装-出货

总结:高频板PCB打样难点

1、沉铜:孔壁不易上铜
2、图转、蚀刻、线宽的线路缺口、沙孔的控制
3、绿油工序:绿油附着力、绿油起泡的控制
4、各工序出现严格控制板面刮伤等。
