关于AD软件，想必各位工程师朋友已经领教过了，一个 让人又爱又恨的软件。有一些经验不是特别丰富PCB设计的工程师对软件的一些参数和选项没有理解、或者对PCB加工的制程不是很清楚，经常会出现各种各样的问题，又或者PCB板厂按常规方法处理资料，无法理解设计意图。下面我们就来盘点一下那些容易出现的错误，

1.板子的外形以及非金属化槽孔，画在机械层或者KEEPOUT层都是可以的。（但二者只能选其一），KEEPOUT选项千万不能勾选上。勾选了代表禁止布线。

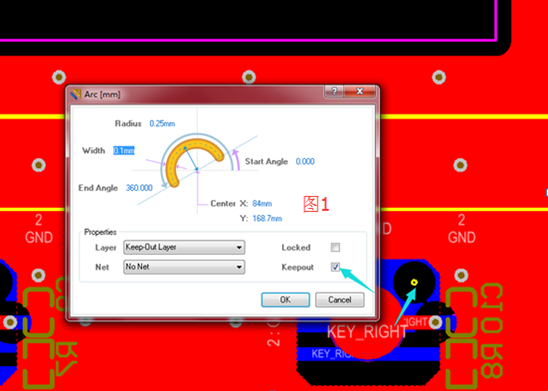

如图1机械孔锁住了，选择KEEPOUT选项，转GERBER时此机械孔转不出来，会导致漏孔。（包括PROTEL99SE外形不要选择KEEPOUT选项）

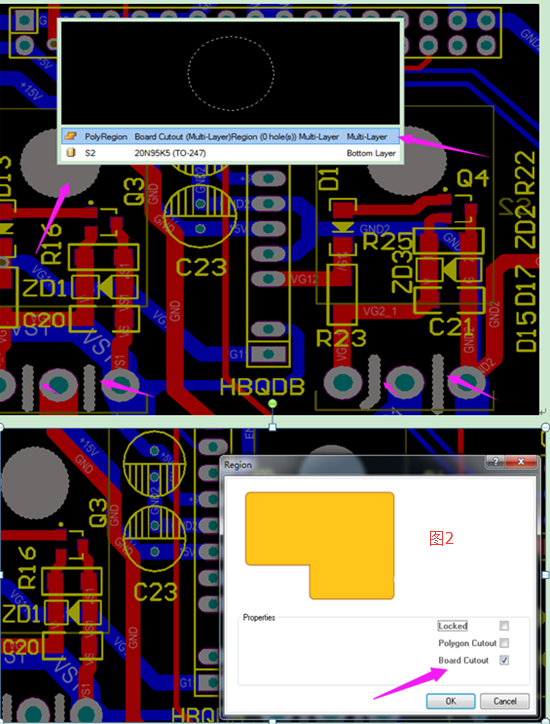

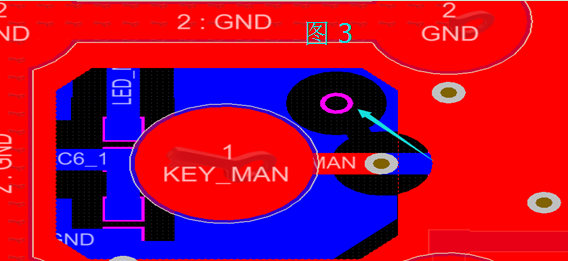

2.如图2机械孔和槽是放在Mutilayer层Board Cutout性质，看3D图是有槽及孔，但无法正常转出GERBER，会导致漏孔。建议放到KEEPOUT层或机械层设计成实线。如图3显示，但切记不要选择KEEPOUT选项。

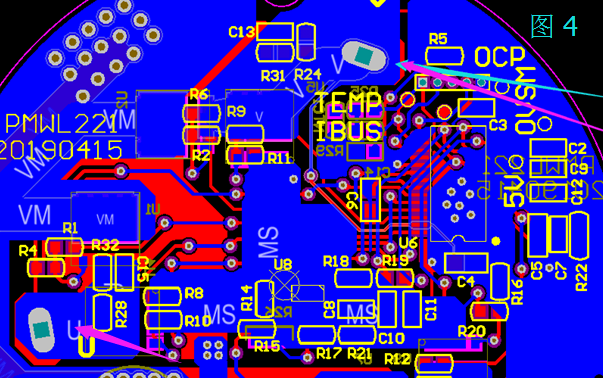

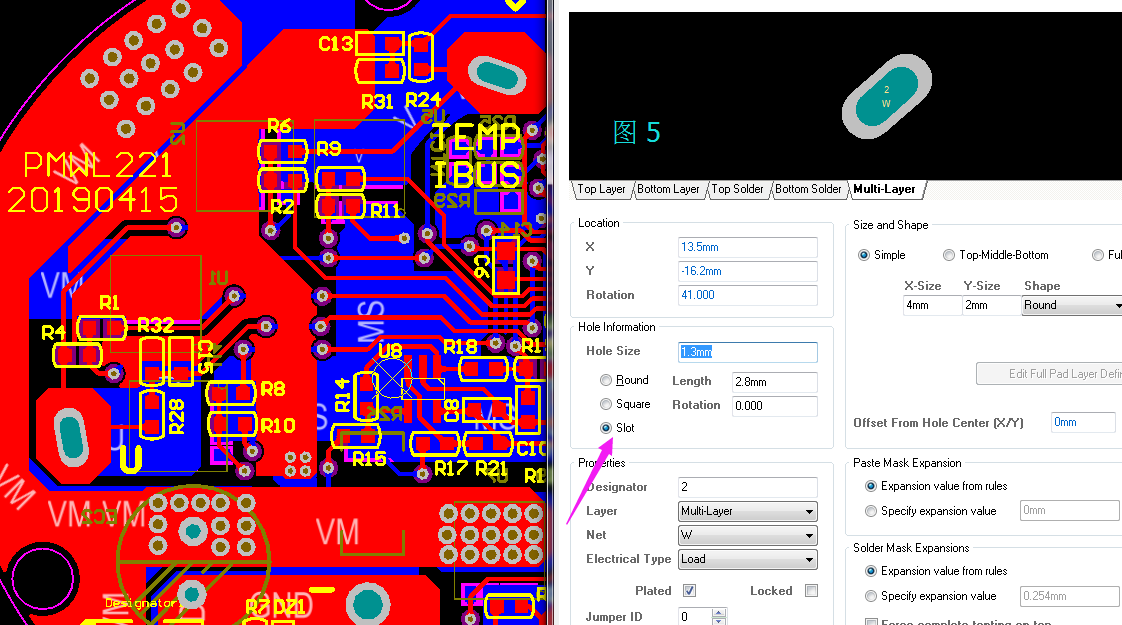

3.如图4显示的方孔是Altium Designer高低版本不兼职，方槽显示成方孔，插件槽/孔都是用圆形钻头钻出来的，所以生产无法制作方槽及方孔，工程转GERBER出来是圆孔。建议参考图5设计成SLOT槽。

4.因AD软件版本众多，且各版本经常会出现不兼容现象。最离谱的是：高版本甚至都不兼容低版本。是的，你没看错“高版本有可能不兼容低版本”，为此我们建议客户输出GERBER文件，检查后再下单，如果实在是不会输出，下单时请务必说明设计软件的版本.
