PCB设计,工程师如何避免不入流!

time : 2021-12-31 10:03       作者:凡亿pcb

一般PCB基本设计流程如下:

    前期准备——PCB结构设计——PCB布局——布线——布线优化和丝印——网络和DRC检查和结构检查——制版。



 一、前期准备包括准备元件库和原理图


要做出一块好的板子,除了要设计好原理之外,还要画得好。在进行PCB设计之前,首先要准备好原理 图SCH的元件库和PCB的元件库。元件

库可以用peotel 自带的库,但一般情况下很难找到合适的,最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做PCB的元库再做SCH的元件库。


PCB的元件库要求较高,它直接影响板子的安装;SCH的元件库要求相对比较松,只要注意定义好管

属性和与PCB元件的对应关系就行。PS:注意标准库中的隐藏管 脚。之后就是原理图的设计,做

好后就准备开始做PCB设计了。


二、PCB结构设计。这一步根据已经确定的电路板尺寸和各项机械定位,在PCB 设计环境下绘制PCB

板面,并按定位要求放置所需的接插件、键/开关、螺丝孔、装配孔等等。并充分考虑和确定布线区

域和非布线区域(如螺丝孔周围多大范围属于非布线区域)。


 三、PCB布局


 布局说白了就是在板子上放器件。这时如果前面讲到的准备工作都做好的话,就可以在原理图上生成

网络表(Design-》Create Netlist),后在PCB图上导入网络表(Design-》Load Nets)。就看见

器件哗啦啦的全堆上去了,各管脚之间还有飞线提示连接。然后就可以对器件布局了。一般布局按

如下原则进行:


1、按电气性能合理分区,一般分为:数字电路区(即怕干扰、又产生干扰)、模拟电路区(怕干扰)、

功率驱动区(干扰源);


2、完成同一功能的电路,应尽量靠近放置,并调整各元器件以保证连线最为简洁;同时,调整各功能

块间的相对位置使功能块间的连线最简洁;


3、对于质量大的元器件应考虑安装位置和安装强度;发热元件应与温度敏感元件分开放置,必要时还

考虑热对流措施;


4、I/O驱动器件尽量靠近印刷板的边、靠近引出接插件;

5、时钟产生器(如:晶振或钟振)要尽量靠近用到该时钟的器件;

6、在每个集成电路的电源输入脚和地之间,需加一个去耦电容(一般采用高频性能好的独石电容);

路板空间较密时,也可在几个集成电周围加一个钽电容。


7、继电器线圈处要加放电二极管(1N4148即可);

8、布局要求要均衡,疏密有序,不能头重脚轻或一头沉——需要特别注意,在放置元器时,一定要

考虑器件的实际尺寸大小(所占面积和度)、元器件之间的相对位置,以保证电路板的电气性能

和生产装的可行性和便利性同时,应该在保证上面原则能够体现的前提下,适当修改器件的摆放,

使之整齐美观,如同样的器件要摆放整齐、方向一致,不能摆得“错落有致” 。


9、这个步骤关系到板子整体形象和下一步布线的难易程度,所以一点要花大力气去考虑。布局时,对

不太肯定的地方可以先作初步布线,充考虑。

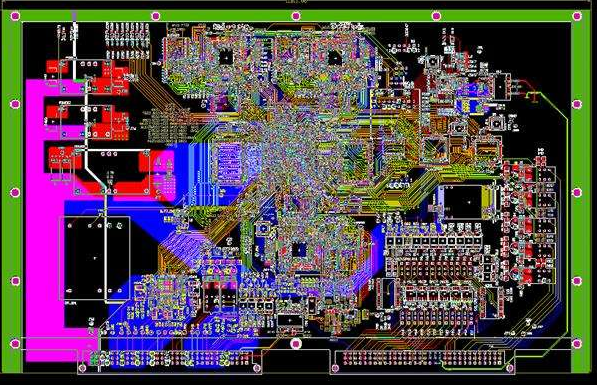

四、布线

布线是整个PCB设计中最重要的工序。这将直接影响着PCB板的性能好坏。在PCB的设计过程中,布线

一般有这么三种境界的划分:首先是布通,这时PCB设计时的最基本的要求。如果线路都没布通,搞得

到处是飞线,那将是一块不合格的板子,可以说还没入门。其次是电器性能的满足。


这是衡量一块印刷电路板是否合格的标准。这是在布通之后,认真调整布线,使其能达到最佳的电器性

能。着是美观。假如你的布线布通了,也没有什么影响电器性能的地方,但是一眼看过去杂乱无章的,

加上五彩缤纷、花花绿绿的,那就算你的电器性能怎么好,在别人眼里还是垃一块。这样给测试和维

修带来极大的不便。布线要整齐划一,不能纵横交错毫无章法。这些都要在保证电器性能和满足其他个

别要求的情况下实现,否则是舍本逐末了。


五、布线时主要原则

一般情况下,首先应对电源线和地线进行布线,以保证电路板的电气性能。在条件允许的范围内,尽量

加宽电源、地线宽度,最好是地线比电线宽,它们的关系是:地线>电源线>信号线,通常信号线宽为

0.2~0.3mm,最宽度可达0.05~0.07mm,电源线一般为1.2~2.5mm。对数字电路的PCB可用宽的

地导线组成一个回路, 即构成个地网来使用(模拟电路的地则不能这样使用)


预先对要求比较严格的线(如高频线)进行布线,输入端与输出端的边线应避免相邻平行,以免产生反射

干扰。必要时应加地线隔离,两相邻的布线要互相垂直,平行容易产生寄生耦合。振荡器外壳接地,时

钟线要尽量短,且不能引得到处都是。时钟振荡电路下面、特殊高速逻辑电路部分要加大地的面积,而不

应该走其它信号线,以使周围电场趋近于零;


尽可能采用45o的折线布线,不可使用90o折线,以减小高频信号的辐射;(要求高的线还要用双弧线)

任何信号线都不要形成环路,如不可避免,环路应尽量小;信号线的过孔要尽量少;

关键的线尽量短而粗,并在两边加上保护地。

通过扁平电缆传送敏感信号和噪声场带信号时,要用“地线-信号-地线”的方式引出。

关键信号应预留测试点,以方便生产和维修检测用.原理图布线完成后,应对布线进行优化;

同时,经初步网络检查和DRC检查无误后,对未布线区域进行地线填充,用大面积铜层作地线用,在印制

上把没被用上的地方都与地相连接为地线用。或是做成多层板,电源,地线各占用一层。
