PCB设计软件经过多年的发展、不断地修改和完善，或优存劣汰、或收购兼并、或强强联合，现在只剩下Cadence和Mentor两家公司独大。

Cadence公司的推出的SPB系列，原理图工具采用Orcad CIS或Concept HDL，PCB Layout采用的是Allegro。

Mentor公司有三个系列的PCB设计工具，分别是：Mentor EN系列即Mentor Board Station；Mentor WG系列即Mentor Expedition；还有PADS系列即PowerPCB。

另外，Altium公司的Protel也有不少高校用户。

那么，对于初学者如何从这众多的PCB设计工具中选择一款适合自己的工具学习使用呢？

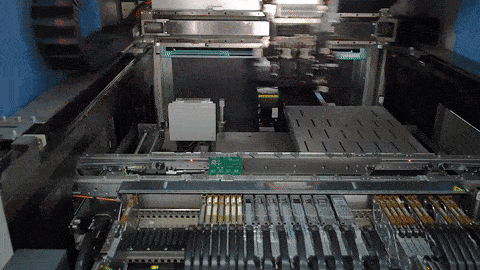

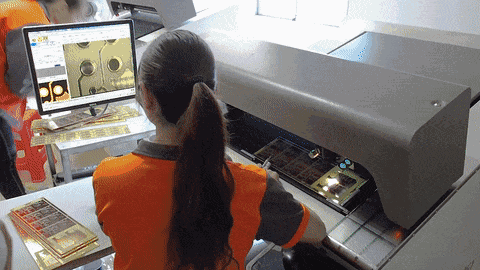

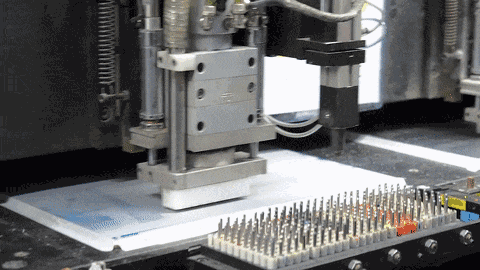

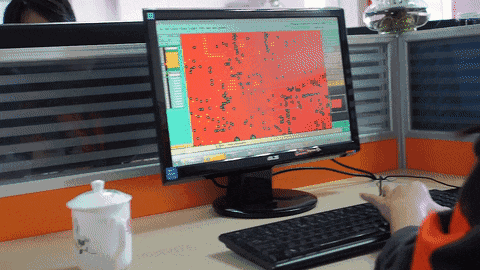

图片来源：全球PCB打样服务商凡亿

衡量一个软件的优劣，其中一个很现实的标准就是看它的市场占有率，也就是它的普及和流行程度。Protel系列，在很多高校里都有开设相关课程，在高校师生中有很多的用户。但是不得不承认，Protel在PCB软件家族中的确是最低端的软件之一，因此很少有公司企业使用。

Mentor PADS，也就是以前的PowerPCB／PowerLogic系列，是低端的PCB软件中最优秀的一款，其界面友好、轻易上手、功能强大而深受中小企业的青睐，在中小企业用户占有很大的市场份额。

Cadence Allegro、Mentor EN和Mentor WG都是最高端的PCB软件，像中兴、华为这类大型公司都是使用这些高端的设计软件。其中，Cadence Allegro现在似乎成为高速板设计中实际上的工业标准，其学习资源也比较丰富，比较适合自学。Mentor Expedition是拉线最顺畅的软件，被誉为拉线之王，它的自动布线功能非常强大，布线规则设计非常专业。Mentor EN系列是从早期UNIX系统移植到Windows系统，也是最专业的PCB工具软件，但其学习难度较大，不建议自学，但假如出于工作需要又自当别论。

因此对于初学者，假如是出于公司使用的需要，也就没有选择的矛盾了，公司使用什么工具，当然就学习什么工具。假如是自己学习的需要，我们建议您选择Cadence Allegro或PADS。

Cadence产品

Cadence公司的产品这几年变化很快，存在了Orcad／SPB／PSD等多个系列，很多初学者就会疑惑Orcad是什么、SPB和PSD又是什么？其实三者都是Cadence公司基于capture和allegro的PCB设计套件，区别仅在于软件配置。Orcad的配置是低端产品，存在价格低的优点，但是在Orcad中Allegro 的功能比较弱，只有各项基本功能而没有constrain manager，假如需要SI或者constrain manager呢，就需要另外的增加配置了。PSD和SPB其实是同一个东西，PSD是Allegro系统互连设计平台的早期版本，后来新出的版本叫做 SPB，因为改进了设计理念，所以修改了套件包的名称。由此大家应该明白了，SPB是Allegro最全功能的版本。

Cadence Allegro被很多大型电子通信类公司采用，因此把握Cadence Allegro对求职有实质的帮助；另外其学习资源也比较丰富，比较适合自学。现在Cadence公司的系列产品有：

Cadence SPB16.2，

Cadence SPB16.0，

Cadence SPB15.7，

Cadence SPB15.5，

Cadence SPB15.2等。

板级电路设计系统：

包括原理图输入、生成、模拟数字／混合电路仿真，fpga设计，pcb编辑和自动布局布线mcm电路设计、高速pcb版图的设计仿真等等。包括：

＊ Concept HDL原理图设计输入工具，有for NT和for Unix的产品。

＊ Check Plus HDL原理图设计规则检查工具（NT ＆ Unix）

＊ SPECTRA Quest Engineer PCB版图布局规划工具（NT ＆ Unix）

＊ Allegro Expert专家级PCB版图编辑工具（NT ＆ Unix）

＊ SPECTRA Expert AutoRouter专家级PCB自动布线工具

＊ SigNoise信噪分析工具

＊ EMControl 电磁兼容性检查工具

＊ Synplify FPGA／CPLD综合工具

＊ HDL Analyst HDL分析器

＊ Advanced Package Designer先进的MCM封装设计工具

于博士曾经说过：“Cadence 高速板设计中实际上的工业标准。无论哪一方面都超牛。Cadence PCB Layout工具绝对一流，稍微熟知一点后就不再想用其他工具了，布线超爽。仿真方面也是非常的牛，有自己的仿真工具，信号完整性仿真，电源完整性仿真都能做。在做pcb高速板方面牢牢占据着霸主地位。要知道这个世界上60％的电脑主板40％的手机主板可都是拿Allegro画的。”

Mentor产品（明导国际电气设计软件）

（1）Mentor EN2004

Mentor EN即Mentor Board Station，是Mentor Graphics推出的原理图和PCB设计软件，既支持Unix系统也支持Windows系统（Win2000和WinXP）；其中EN是Enterprise的简写，很多大型电IT公司，如：Intel，朗讯，伟创力，西门子，波导都使用Mentor EN进行PCB设计。而现在国内会使用的Mentor EN的工程师并不是很多，所以熟知Mentor EN的硬件工程师和PCB Layout工程师一般都有很好的待遇。

（2）Mentor WG2005

Mentor WG即Mentor Expedition，是Mentor Graphics公司推出的基于Windows界面的高端PCB设计工具。

Mentor DxDesigner 和Expedition设计流程是Mentor Graphics公司如今推荐的原理图和PCB设计设计流程。在Mentor Expedition2005版本，Mentor Expedition2005和Mentor WG2005 已经集成在一起。

Mentor DxDesigner 是 Mentor Graphics公司推出的原理图输入工具，是原理图工具ViewDraw的升级版本，其功能强大，界面友好，可以支持多种 PCB Layout 工具，如：Mentor Expedition，Mentor Board Station，PowerPCB，Cadence Allegro，和Zuken等。DxDesigner的安装需要Mentor ePD2004和Mentor SDD两个安装。

即Mentor DxDesigner＋Mentor WG2005( Mentor Expedition2005)是原理图到PCB的设计流程。

（3）Mentor PADS

PowerLogic5.0和PowerPCB5.0原理图与PCB设计软件因为其界面友好和使用方便而得到广泛应用，被Mentor Graphics公司收购后，PowerLogic和PowerPCB产品更名为PADS系列，版本有PADS2005和PADS2007，包括：原理图工具PADS Logic、PCB工具PADS Layout和自动布线工具PADS Router。PADS适合大多数中小型企业的需求。其本身没有仿真，做高速板时，要结合其他专用仿真工具，如hyperlynx。

大公司使用情况

Intel：Concept＋Allegro＋SpecctraQuest

Dell：viewdraw＋Allegro＋SQ原理图也有一部分是Capture

Huawei：viewdraw＋Allegro＋SpecctraQuest

ZTE：Concept＋Allegro＋SpecctraQuest

UT：Concept＋Allegro＋SpecctraQuest手机部用的是POWERPCB

Csico：Concept＋Allegro＋SpecctraQuest

Hp：Concept＋Allegro＋SpecctraQuest从Boardstation转成Alllegro流程

Moto：Concept＋Allegro＋SpecctraQuest从Boardstation转成Alllegro 流程
