pads文件转gerber更多的是自定义方式，近期由于PADS文件投诉率居高不下，分析出现问题的原因为各工程师设计习惯方式有差异；因此接连客诉，我司对pads文件转gerber时做以下统一规定，另也请各客户设计时参照（我司建议各位工程师不管是什么软件设计的尽量提供gerber，gerber文件是最没有争议的文件）：

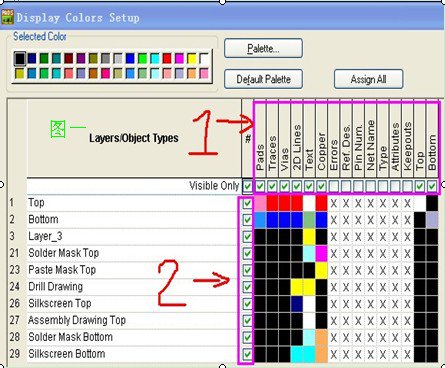

1.如图一箭头”1”所指的只要是客户有打上勾且有打上颜色的一律要转出去，没有打上勾的和打上勾了颜色是黑色的不用转出.

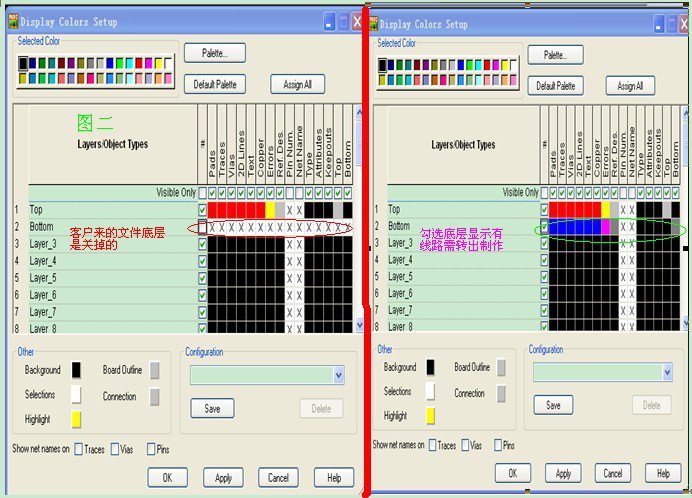

2.如图一箭头”2”所指的按线路、阻焊、字符、分孔图、钻带依次转出,另外再看客户是否有特别的层.（必要的层，比如线路层，下的是双面板，如客户关掉底层层线层，打开显示有颜色，要转出来制作，如是黑色不理会。如图二显示）

3.请各位严格按要求执行.

4．PADS/POWERPCB中定义层名所代表的层。

Top：顶层线路    Bottom：底层线路

Solder mask Top：顶层阻焊层     Solder mask Bottom：底层阻焊层

Silkscreen Top:顶层丝印层      Silkscreen  Bottom：底层丝印层。

Drill Drawing:孔图（一般外形，孔符，孔位，属性均在此图中体现）

NC Drill:钻孔层

四层板，会有内层，比如LAYER2表示内层第二层，LAYER3表示内层第三层。六层板依此类推。

                                          PADS项目建议

Top或Bottom线路输出2D LINE的作用：

常规输出线路勾选了2D LINE会造成短路，不管是否有颜色显示，我们都忽略不勾选，这时，可能会导致漏天线及漏按键位的问题产生，建议带颜色的都勾选输出对比

阻焊输出2D LINE的作用：

常规阻焊输出勾选了2D LINE会造成多细线开窗，我们忽略不勾选，这时，可能会导致漏走线露锡开窗，建议带颜色的都勾选输出对比

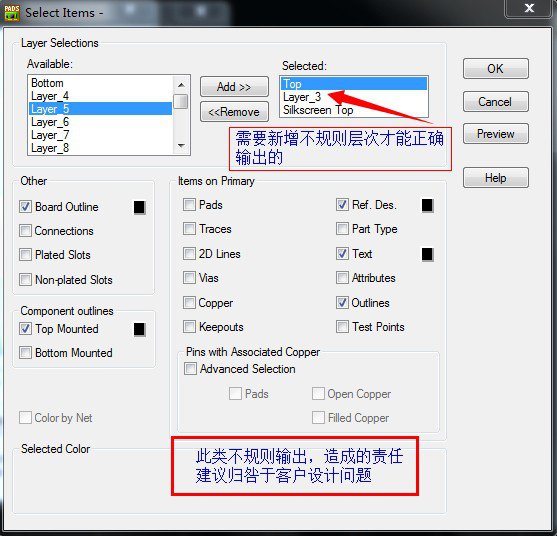

建议添加不规则勾选问题的责任判定：

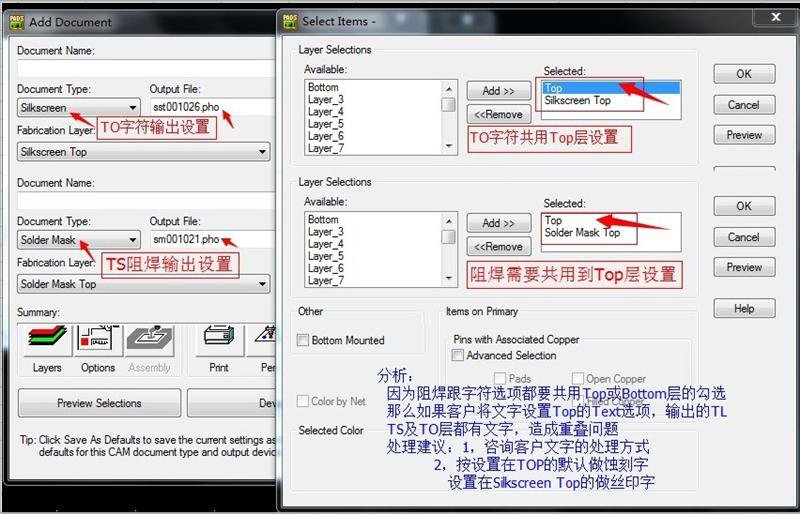

线路阻焊字符都有文字的原理讲解及建议：
