time : 2019-11-07 09:18 作者：凡亿pcb
LT3029 是一款双通道、微功率、低噪声、低压差线性稳压器。该器件的输入电压范围为 1.8V 至 20V，可在采用一个公共输入电源或每通使用一个独立输入电源的情况
下运作。每个输出可提供高达 500mA 的输出电流和一个 300mV 的典型压差电压。
可调输出：1.215V 基准电压。在停机模式中具有非常低的静态电流：每通道 <1μA，采用 3.3μF (最小值) 输出电容器可实现稳定。采用陶瓷电容器、钽电容器或铝电解电容器可实现稳定在压差状态中，静态电流是良好受控的。利用一个外部 10nF 旁路电容器，可把输出噪声降低至仅 20μVRMS。

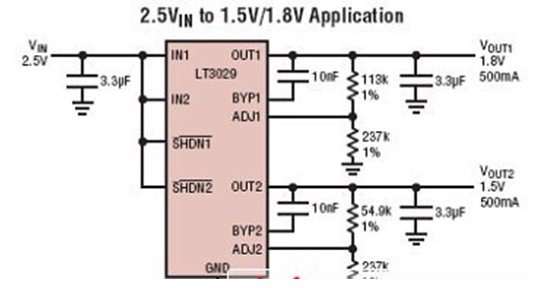

LT3029应用电路图
