普通的家用饮水机打开加热电源后，不管房间内有没有人，或者不论是白天还是夜晚都一直处于加热、保温状态，加热罐内的纯水被长时间反复加热，不但不利于健康而且还相当费电。
针对上述缺点对普通的家用饮水机加以改造，利用微波感应原理使饮水机能自动探测房间内有无人员活动，同时判断房间内的人员是否只是短暂经过，再自动控制加热功能，使饮水机具有智能化和节电功能。

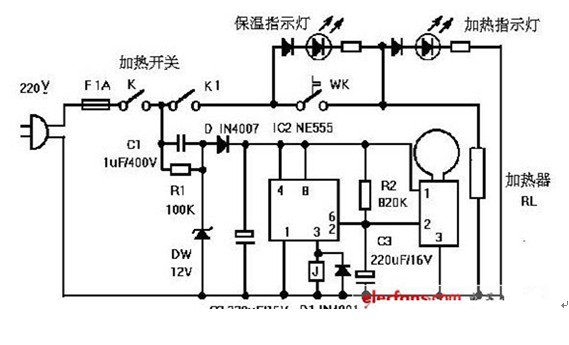

以下为一款智能型节能饮水机设计方案电路图。
图中新增加的元件有电源部分由Cl、C2、Rl、DW、D组成典型的电容降压电路，向TX982和555时基电路提供稳定的llV直流电压。
TX982是微波感应控制器，内含微处理器利用微波多普勒效应，在一定的空间内建立微电场，当有人或活动物体进入电场时会反射回波，经电子线路混频后检测出极微弱的移频信号，此信号经智能处理后，可输出控制信号。
饮水机设计方案电路图
