一款具有具有两路24位模拟前端的PIC18F87J72实现单相电表电路图
time : 2019-10-21 09:19 作者：凡亿pcb

单相电能表，应用于有功电度量计量：高测量精度（1.0级），计量准确模块化小体积（18mm），可以轻松安装在各类终端配电箱内。导轨式安装、底部接线，与微型断路器完美配合。直观易读机械式显示，降低意外停电丢失数据的风险。无需外部工作电源。工作温度范围宽。

PIC18F87J72 是高性能MCU，采用nanoWatt技术，具有两路24位模拟前端（AFE），LCD驱动器。每路的SINAD为-90dB，THD为-101dBc，SFDR为103dB,低漂移内部基准电压（12 ppm/℃)，可编程数据速率到64ksps,增益高达32V/V，目标应用在电表，功率测量和监视，手提仪表和医疗监视。

以下是一款PIC18F87J72实现单相电表电路图。

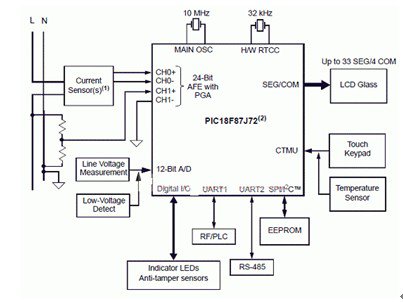

PIC18F87J72实现单相电表电路图
