一款采用多串的升压结构设计通过DC输入对LED做恒流控制电路图

time : 2019-10-19 09:19       作者:凡亿pcb



恒流控制电路,变压器T的输出端连接整流电路,其特征在于,变压器T的输入端连接有开关控制电路,整流电路与电阻R3连接,三极管VT的发射结与电阻R3并联,三极管VT的集电结与光电耦合器LV的发光管串联,光电耦合器LV的输出端通过开关控制电路连接变压器T。本实用新型本实用新型结构简单,设计构思巧妙,成本低廉,元器件耗能低,噪音低,能保持电路电流恒定。

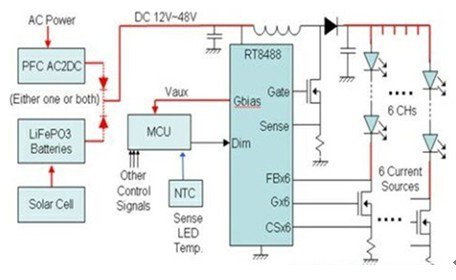

下图是DC或电池输入,对6LED分别做恒流控制的电路图



它采用多串的升压结构设计,LED驱动的方式与前一种类似,差别在于由AC输入改为DC或是由电池输入。低压侧传感的设计只要选择适当的MOS管,LED可以串相当多的颗数。相对于AC输入的方案,其设计较为简单。但由于多了一次升压的开关,效率相对较低。方案的优点是设计简单、电路成本低,缺点是效率较低。它适合太阳能电池或通过适配器输入的路灯。



恒流控制电路图

恒流控制电路图
