time : 2019-10-19 09:19 作者：凡亿pcb
这里介绍一种浴室镜面水气自动清除器。包括结露传感器、镜面加热丝、控制电路和电源电路，所述电源电路与控制电路连接，给控制电路提供工作电源，所述结露传感器与控制电路的输入端连接，将检测到的镜面水气信号送入控制电路，所述控制电路的输出端与镜面加热丝连接，根据镜面水气信号控制镜面加热丝工作。
该清除器在镜面周围的湿度较高而致镜面出现水雾时，能够将镜面上的水雾自动清除，避免水气腐蚀镜面，产生霉点、锈点。
E为家用磁带录像机内的结露传感器，用来检测水气。VT1和VT2组成施密特电路，根据结露元件的阻值变化，实现俩个稳定的动作。当玻璃镜面周围的空气湿度变低时，结露元件的阻值变小。

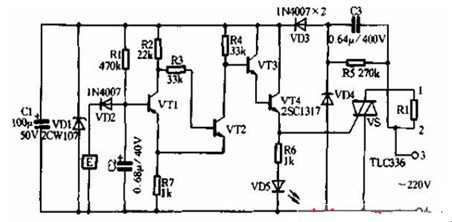

自动清除器电路图
