time : 2019-10-19 09:19 作者：凡亿pcb
调光灯即能够根据客户要求，调整灯光亮度，从而影响室内光线明暗，衬托出不同的室内环境氛围。
将电路中电位器RP的阻值调小时，就可使晶问管的导通角增大，输出电压增大，灯光亮度增强;反之，阻值调大时，晶闸管的导通角减小，输出电压减小，灯光亮度减弱。

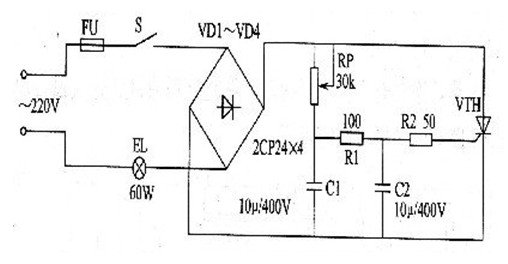

如图是一个简单的晶闸管调光灯电路，双向晶闸管的特点是只要在其控制极上加上适当的触发脉冲或控制电流，无论在交流的正半周还是负半周，均可导通，导通时间与所加的脉冲宽度及门极电流大小有关。调节RP可改变灯泡E的亮度大小。
晶闸管调光灯电路
