time : 2019-10-18 09:11 作者：凡亿pcb
激光二极管本质上是一个半导体二极管，按照PN结材料是否相同，可以把激光二极管分为同质结、单异质结（SH）、双异质结（DH）和量子阱（QW）激光二极管。量子阱激光二极管具有阈值电流低，输出功率高的优点，是目前市场应用的主流产品。
同激光器相比，激光二极管具有效率高、体积小、寿命长的优点，但其输出功率小（一般小于2mW），线性差、单色性不太好，使其在有线电视系统中的应用受到很大限制，不能传输多频道，高性能模拟信号。在双向光接收机的回传模块中，上行发射一般都采用量子阱激光二极管作为光源。

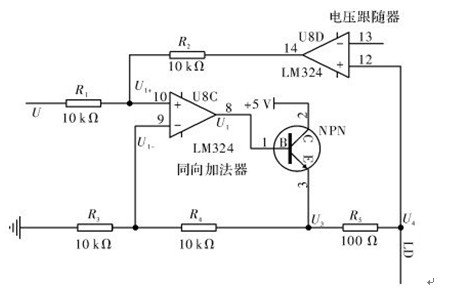

以下为一款激光二极管驱动电路图。
激光二极管驱动电路图
