time : 2019-10-17 09:03 作者：凡亿pcb
点动控制多用于机床刀架、横梁、立柱等快速移动和机床对刀等场合。点动控制的一般步骤为：按下点动按钮（即SB点动按钮）--接触器KM线圈导通---KM主触点闭合---电动机M通电启动运行；当手松开按钮SB时--接触器KM线圈断电---KM主触点断开--电动机M失电停机。
在该电路工作时，合上刀开关QK，接通三相电源。按下起动按钮SB，接触器线圈KM得电，串在主电路中的3个主触头KM闭合，接通电源，电动机转动；松开起动按钮SB，接触器线圈KM断电，其3个主触头KM断开，电动机停转。熔断器FU1、FU2分别用做主电路和控制电路的短路保护。

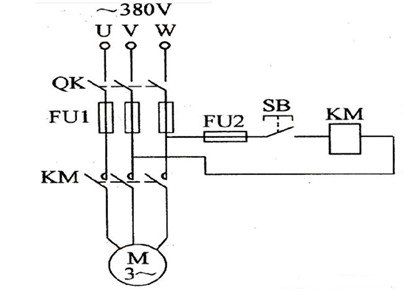

以下为一款三相异步电动机点动控制电路图。
用手按下按钮后电动机得电运行，当手松开后，电动机失电，停止运行。 长动控制：用手按下按钮后电动机得电运行，当手松开后，由于接触器利用常开辅助触头自锁，电动机照样得电运行，只有按下停止按钮后电动机才会失电停止运行。
三相异步电动机点动控制电路图
