一款能将使半导体中的带负电的电子空穴分离的光电转换及压流转换电路图

time : 2019-10-15 09:29       作者:凡亿pcb



光电转换过程的原理是光子将能量传递给电子使其运动从而形成电流。这一过程有两种解决途径,最常见的一种是使用以硅为主要材料的固体装置,另一种则是使用光敏染料分子来捕获光子的能量。染料分子吸收光子能量后将使半导体中的带负电的电子和带正电的空穴分离。



电压电流转换器则是将输入的电压信号转换成电流信号的电路,是电压控制的电流源。

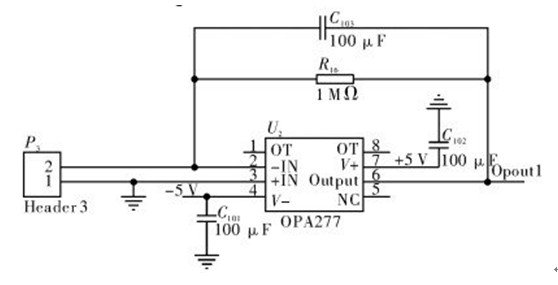

以下是一款光电转换及压流转换电路图。



为了使输入输出获得良好的线性对应关系,要特别注意元器件的选择,如输入电阻R1R2及反馈电阻Rw,要选用低温漂的精密电阻或精密电位器,元件要经过精确测量后再焊接,并经过仔细调试以获得最佳的性能。我们在多次实际应用中测试,上述转换电路的最大非线性失真一般小于0.03% ,转换精度符合要求。



压流转换电路图

压流转换电路图
