一款小型便携式电子设备及电子电器所用的便携式自动电池充电器电路图
time : 2019-10-14 09:11 作者：凡亿pcb

电池充电器是电动车、电动工具、电玩、笔记本、数码及小型便携式电子设备及电子电器所用可充电电池充电用电子设备，一般由外壳、电源转换部分、充电检测部分、充电保护部分等组成。

这里为大家介绍一款自动的电池充电器。

这是一种简单、自动化的电池充电器，它由可控硅2P4M(SCR1)、晶体管BC337(T1)、齐纳二极管ZD1和少量分立元件组成。

充电器的红色和黑色鳄鱼夹的一端分别连接齐纳二极管的阴极和电路地。要对电池充电，可将红色鳄鱼夹接至待充电池的正极，将黑色鳄鱼夹接至待充电池的负极。接上交流电源，SCR1经R1得到触发，电池开始充电。当电池端电压充至12.6V时，ZD1击穿导通，n-p-n晶体管T1得到正偏也导通，使SCR1的栅极接地。SCR1截止，于是电池停止充电。

一般要先按自已充电电池的类型和电压选好相应充电器的种类、保护类型和输出电压、电流规格，然后再根据市网电压选取满足相应的输入条件的充电器。最好选用全智能的电池充电器。

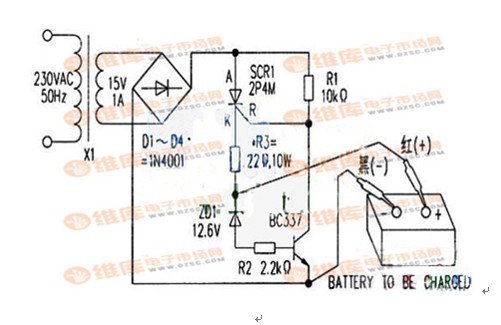

自动电池充电器电路图
