一款选择电容C容量的大小可改变制动时间的长短的电动机能耗制动电路图

time : 2019-10-09 09:17       作者:凡亿pcb



由电动机带动的设备要加快停车,一般都用机械摩擦法制动,在制动过程中操作不当,会产生爆振现象。



能耗制动原理是,在定子绕组断电后,立即使其两相定子绕组接上一个直流电源,于是在定子绕组中产生一个静止磁场;转子在这个磁场中旋转产生感应电动势,转子电流与固定磁场所产生的转矩阻碍转子继续转动,因而产生制动作用,使电动机迅速停转。



本电路简单可靠,适用于5kW以下的电动机。工作过程:按下启动按钮QA,接触器IC线圈得电,电动机转动,同时电容器C被充电,停车时按下TA按钮,接触器IC失电断开电动机,电容C对线圈阻值为3kΩ的高灵敏继电器J放电,使J吸合,2C接触器线圈得电吸合,从而进行直流能耗制动,经一定时间后,电容C放电完毕,继电器J释放,此时制动结束。选择电容C容量的大小,可改变制动时间的长短。



以下为一款简单实用的电动机能耗制动电路图。

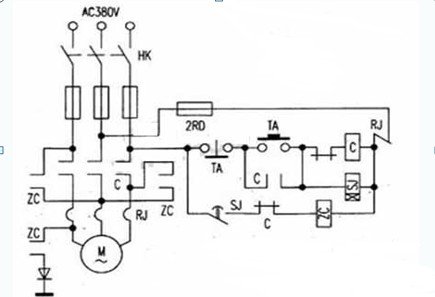

电动机能耗制动电路图
