一款采用单片双极型集成电路制作的光带式模拟温度计电路图
time : 2019-10-09 09:17 作者：凡亿pcb

以下介绍两种采用单片双极型集成电路(RY180)制作的光带式模拟温度计。这种温度计的特点是：既有类似于常用玻璃柱式温度计直观性强的优点，又具有数字显示式温度计明亮清晰、远视容易的特点。它是由光点结构组成光带长度来表示温度值，显示温度范围容易自由设定。

RY180集成电路采用双列直插式18脚塑封。

以下为一款RY180制作的光带式模拟温度计电路图

其主要参数为：电源电压范围为10--18V:输入电压(VIN)范围为o~6V;基准输入电压范围(VR+-VR-)为0～6V：静态耗电流约5mA:各输入端电流1IN≤1μA:输出驱动（吸入）电流约lOmA：光点平滑过渡时的基准电压(VR+-VR-)≤1V:工作温度范围TA为-25℃～+85℃存放温度范围TS为-40℃～+125℃。

把60只LED按直线均匀分布依次密排，走线放在背后暗藏，就成为光带显示式的模拟温度计。

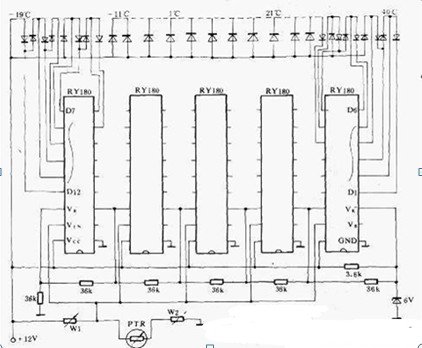

光带式模拟温度计电路图
