SPI接口的全称是"Serial Peripheral Interface"，意为串行外围接口,是Motorola首先在其MC68HCXX系列处理器上定义的。SPI接口主要应用在EEPROM、FLASH、实时时钟、AD转换器，还有数字信号处理器和数字信号解码器之间。

SPI接口是在CPU和外围低速器件之间进行同步串行数据传输，在主器件的移位脉冲下，数据按位传输，高位在前，低位在后，为全双工通信，数据传输速度总体来说比I2C总线要快，速度可达到几Mbps。

对于250μΩ分流器，在40A时其两端电压信号为250×40＝10,000μV，即10mVRMS。取样信号非常小，所以该通道增益应设置为最大即32倍，此时信号输入最大幅度为26.25mVRMS。实际最大输入信号小于允许的最大输入信号，分流器阻值选择合理。

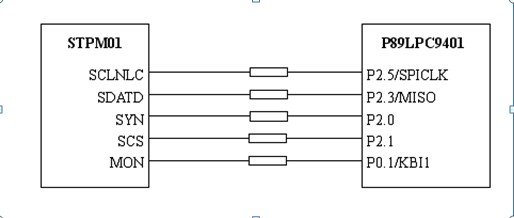

以下为一款深圳凡亿PCB线路板公司提供的SPI接口与单片机接口原理图。

作为SPI总线主机，LPC9401输出时钟信号，STPM01依照SCLNLC的时钟信号进行通信。

单片机接口原理电路图
