一款适用于直流供电过流保护的过流保护用电子保险的制作电路图

time : 2019-08-02 09:39       作者:凡亿pcb



很多电子设备都有个额定电流,不允许超过额定电流,不然会烧坏设备。所以有些设备就做了电流保护模块。当电流超过设定电流时候,设备自动断电,以保护设备。如主板usb一般有usb过流保护,保护主板不被烧坏。



这里为大家介绍一款过流保护用电子保险的制作电路图。该电路适用于直流供电过流保护,如各种电池供电的场合。



如果负载电流超过预设值,该电子保险将断开直流负载。重置电路时,只需把电源关掉,然后再接通。该电路有两个联接点(AB标记),可以连接在负载的任意一边。



保险上的电压(VAB)通常小于2V,具体值取决于负载电流。当负载电流增大时,该电压升高,并且在二极管D4导通时,达到分流部分T2的基极电流,T2的集电极电流因而受到限制。由此,保险上的电压进一步增大,直到大约4.5V,齐纳二极管D1击穿,使T1导通,T2便截止,这使得T3T4也截止,此时保险上的电压增大,并且产生正反馈,使这些三极管保持截止状态。



该保险也可以用于交流电路。电容器C2提供保险端的瞬时电压保护。二极管D2避免当保险上的电压很低时,C1经过负载放电。

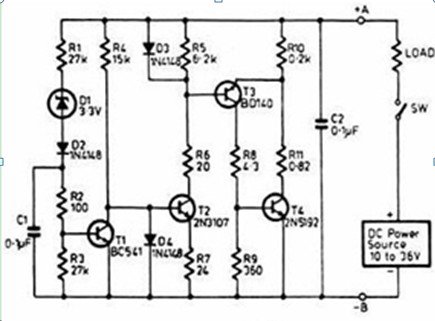

电子保险的制作电路图

电子保险的制作电路图
