延时节电开关是一种楼道照明灯或其它用电设备的自动延时开关装置。它采用电子器件、脉冲技术及无触点开关技术。如楼道每个单元只装一台,用三根导线连接楼道各层位的按扭开关和照明灯,当行人夜间上下楼时,只需就近按下按扭开关,各层照明灯都点亮,经数秒或数分钟后,各层照明灯自动熄灭,并且本装置也自动停电,平时不耗电能。
在白天光线射到光敏电阻RG之上时,其阻值变得很小,使VT2截止,VT3也截止,C4正极电位为零(或很低),无触发电压加到晶闸管VTH的门极上,晶闸管不导通,使得VD1~VD4所组成的桥路不通,作为负载的灯泡中无电流流过,灯泡不亮。
以下是一款光敏电阻延时节电开关电路图,它是由三个接线端子[1]、[2]、[3],三端低压直流电源[4],延时电路由(W↓〔1〕、R ↓〔1〕、C↓〔1〕构成),脉冲电路(由R↓〔2〕、BG↓〔1〕构成),无触点开关电路(由SCR↓〔1〕、R ↓〔2〕、D↓〔1〕、SCR↓〔2〕构成。它具有电路简单、成本低、体积小、布线简单、使用方便、经久耐用、节电显著、用电设备寿命长的特点。

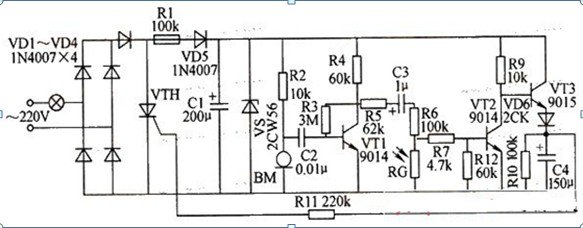

光敏电阻延时节电开关电路图
