一款主要用于振荡、调制、解调、和遥控编、译码电路的简易LM567应用电路图

time : 2019-07-31 08:40       作者:凡亿pcb



LM567 为通用锁相环电路音调译码器,LM567的内部电路及详细工作过程非常复杂(具体的可参考:音频*567芯片详解),这里仅将其基本功能概述如下:当LM567的③脚输入幅度≥25mV、频率在其带宽内的信号时,⑧脚由高电平变成低电平,②脚输出经频率/电压变换的调制信号;如果在器件的②脚输入音频信号,则在⑤脚输出受②脚输入调制信号调制的调频方波信号。



用外接元件独立设定中心频率带宽和输出延迟。主要用于振荡、调制、解调、和遥控编、译码电路。如电力线载波通信,对讲机亚音频译码,遥控等。



LM567的五个输出端子。其中引脚56提供振荡器的输出波形,而第三个输出端子引脚8,则如前所述为LM567的主要输出口。其余的二个输出端为此解码器的引脚12。引脚2与锁相环的相位检波器输出端相接,在内部被静态偏置到3.8V

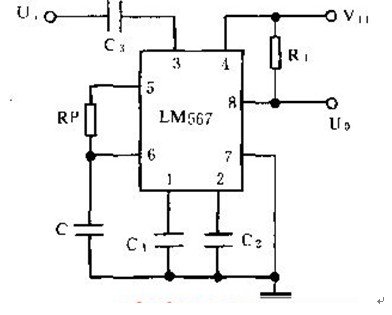

LM567应用电路图

LM567应用电路图
