time : 2019-07-29 09:01 作者：凡亿pcb
该电路由电源电路、触发控制电路和控制执行电路组成。3路灯泡共有7种组合状态，除能分别独自点亮或独自熄灭外，3路灯泡还可以同时点亮。
IC的6脚与7脚(复位端)相连，当6脚输出高电平时，IC复位，其各输出端均变为低电平，此时VTH1～VTH3均截止，3路灯泡均熄灭。
IC在通电后清零复位，其输出端(6脚、5脚、4脚和3脚)均输出低电平，使双向晶闸管VTH1～VTH3均截止，三组灯泡(ELI、E12、EL3)均不亮。

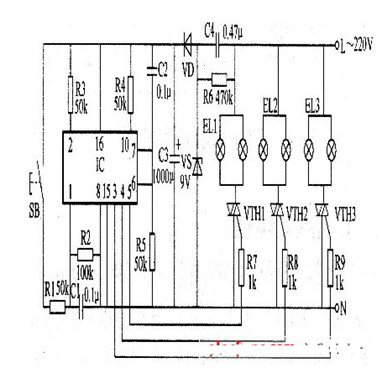

合灯照明电路图
