555时基集成电路是数字集成电路，是由21个晶体三极管、4个晶体二极管和16个电阻组成的定时器，有分压器、比较器、触发器和放电器等功能的电路。它具有成本低、易使用、适应面广、驱动电流大和一定的负载能力。在电子制作中只需经过简单调试，就可以做成多种实用的各种小电路，远远优于三极管电路。

555时基电路国内外的型号很多，如国外产品有：NE555、LM555、A555和CA555等;国内型号有5GI555、SL555和FX555等。它们的内部结构和管脚序号都相同，因此，可以直接互相代换。但要注意，并不是所有的带555数字的集成块都是时基集成电路，如MMV555、AD555和AHD555等都不是时基集成电路。

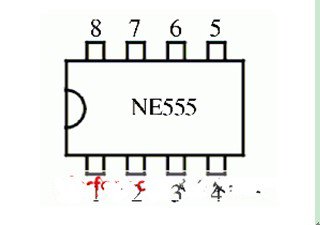

常见的555时基集成电路为塑料双列直插式封装(见图5-36)，正面印有555字样，左下角为脚①，管脚号按逆时针方向排列。

它含有两个电压比较器，一个基本RS触发器，一个放电开关管T，比较器的参考电压由三只5K电阻器构成的分压器提供。它们分别使高电平比较器A1的同相输入和低电平比较器A2的反相器、、输入端的参考电平为2/3VCC和1/3VCC。

NE555时基集成实验电路图
