time : 2019-07-18 09:12 作者：凡亿pcb
MC33060是由安森美（ON Semi）半导体公司生产的一种性能优良的电压驱动型脉宽调制器件
该电路采用固定频率的单端输出，能工作在-40℃至85℃。
以下为一款MC33060内部结构电路图。其主要特征如下：
1） 集成了全部的脉宽调制电路；
2） 内置线性锯齿波振荡器，外置元件仅一个电阻一个电容；
3） 内置误差放大器；
4） 内置 5V 参考电压，1.5%的精度；
5） 可调整死区控制；
6） 内置晶体管提供200mA 的驱动能力；
7） 欠压锁定保护；

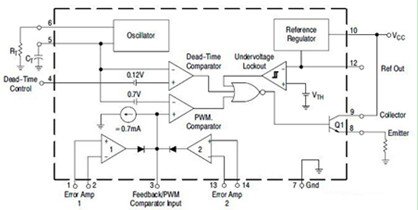

MC33060内部结构电路图
