平时我们在路上看到的各种各样的LED广告牌，都是通过一个程控电路控制，使之呈现出我们需要的团或者文字。本文介绍的是一款多花样程控功耗LED显示电路。该电路具有八路输出，六种基本花样。通过电路设置的四个花样选择端（B1~B4）的不同连接．LED循环花样可多达20多种。

此电路以多功能程控闪光集成电路CD71061为核心元件，实现LED的多样化显示。CD71061的6种基本花样为：弹性涨缩、全亮间隔闪光、向左倒流水、向右正流水、向右依次亮同时灭、同时亮向左依次灭。它们由B1～B3端所接电平高低来选择。B4取自系统内部一个方波信号，当B4端与B1～B3端进行不同连接时，可对基本花样进行不同排列组合。

多花样程控LED显示电路

电路工作原理：

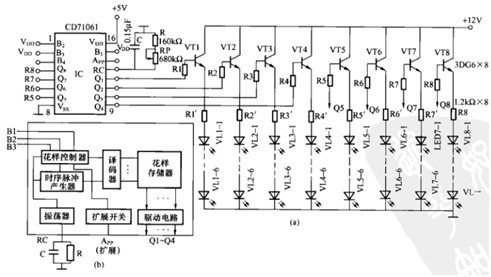

从电路图中可知，该电路是以多功能程控闪光集成电路CD71061为核心元件的电路。一个八进制计数和外接的三个花样控制选择端B1、B2、B3，其不同的外接电平状态可选择不同的花样，从花样控制电路的六根控制线译码后．决定选择何种花样．而由时序译码器产生的时序选择每种花样控制各组单元的读出．被选中的ROM单元的信号经驱动电路放大后．由输出端Q1~Q8输出，控制VT1~VT8的通断．从而使LED按选中的花样闪亮。B1、B2、B3均接VDD，则输出按1~6花样自动转换．调节RW可改变时钟脉冲频率。
